Fieldgate SFG500 Intelligentes Ethernet/PROFIBUS-Gateway

Paralleler Zugriff auf PROFIBUS-Netzwerke, Überwachung von PROFIBUS- und HART-Gerätestatus

  • Fieldgate SFG500 - Intelligentes Ethernet/PROFIBUSGateway © Endress+Hauser

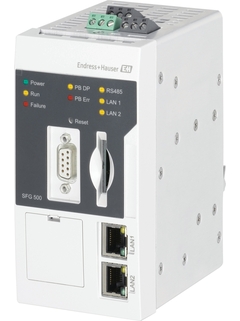

    Fieldgate SFG500 - Basic-Modus Ethernet-Gateway mit integriertem Webserver und adaptive PROFIBUS Master Klasse 2 für die Kommunikation mit PROFIBUS-Geräten.

  • Fieldgate SFG500 - Intelligentes Ethernet/PROFIBUSGateway © Endress+Hauser

    Eine Hardware, zahlreiche Optionen: Das Fieldgate SFG500 wurde für den Einsatz in einer Vielzahl von Anwendungen konzipiert. Die geeignete Betriebsart wird durch ein optionales Fieldgate-Modul SFM500 (Speicherkarte) bestimmt.

  • Erfahren Sie, wie das Fieldgate SFG500 und die Speicherkarte Fieldgate-Modul SFM500 zusammenarbeiten, um erweiterte Diagnoseinformationen von intelligenten Feldgeräten in einem PROFIBUS-Netzwerk zur Verfügung zu stellen.

  • PROFIBUS-Live-Liste mit Anzeige des Kommunikationsstatus © Endress+Hauser

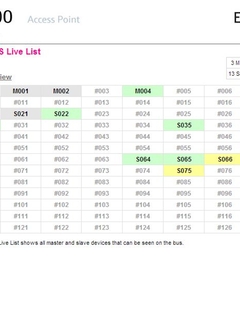

    Fieldgate SFG500 „Access Point“ Basismodus: PROFIBUS-Live-Liste mit Anzeige des Kommunikationsstatus

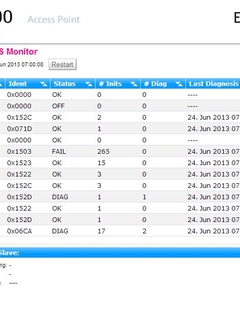

  • PROFIBUS-Monitor zählt Neuparametrierungen und Diagnoseereignisse © Endress+Hauser

    Fieldgate SFG500 „Access Point“ Basismodus: PROFIBUS-Monitor zählt Neuparametrierungen und Diagnoseereignisse

  • PROFIBUS-Einstellungen können automatisch erkannt oder benutzerdefiniert werden © Endress+Hauser

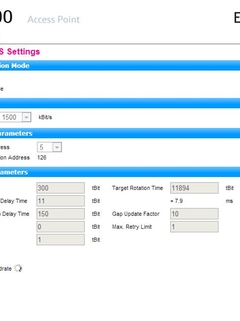

    Fieldgate SFG500 „Access Point“ Basismodus: PROFIBUS-Einstellungen können automatisch erkannt oder benutzerdefiniert werden

  • Asset-Status List mit Anzeige des NE 107 Status © Endress+Hauser

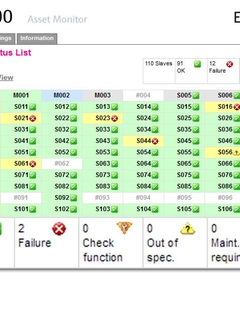

    Fieldgate SFG500 „Asset Monitor“ Erweiterter Modus: Asset-Status List mit Anzeige des NE 107 Status

  • Ereignisprotokollierung für Meldungen der Gerätediagnose und anderen Änderungen gegen definierte Basisbezugswerte © Endress+Hauser

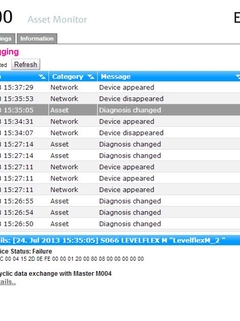

    Fieldgate SFG500 „Asset Monitor“ Erweiterter Modus: Ereignisprotokollierung für Meldungen der Gerätediagnose und anderen Änderungen gegen definierte Basisbezugswerte

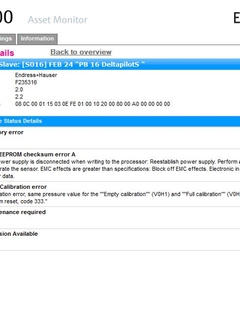

  • Slave-Details zeigen Gerätestatus mit Informationen zu Ursache und Abhilfe an © Endress+Hauser

    Fieldgate SFG500 „Asset Monitor“ Erweiterter Modus: Slave-Details zeigen Gerätestatus mit Informationen zu Ursache und Abhilfe an

  • Fieldgate SFG500 „Process Monitor“ Erweiterter Modus: Überwachung zyklischer und azyklischer Prozesswerte © Endress+Hauser

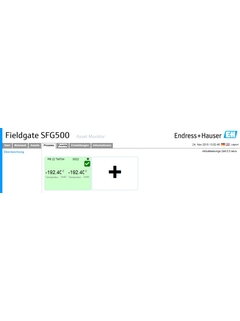

    Fieldgate SFG500 „Process Monitor“ Erweiterter Modus: Überwachung zyklischer und azyklischer Prozesswerte

  • Integration mit FieldCare, für Basismodus und erweiterten Modus © Endress+Hauser

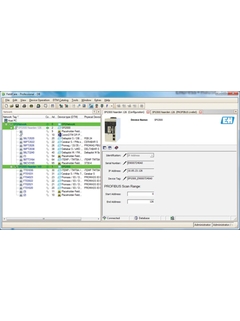

    Fieldgate SFG500: Integration mit FieldCare - Skalierbares Software-Tool für die Feldgeräte-Konfiguration, für Basismodus und erweiterten Modus

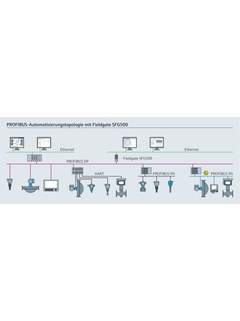

  • Systemarchitektur mit Bypass-Zugang zu PROFIBUS © Endress+Hauser

    Systemarchitektur mit Bypass-Zugang zu PROFIBUS: PROFIBUS-Automatisierungstopologie mit Fieldgate SFG500

Beim Fieldgate SFG500 handelt es sich um eine Systemkomponente, die einen unabhängigen Zugang zu einem PROFIBUS-Netzwerk bereitstellt.
Das Fieldgate SFG500 kann in verschiedenen Anwendungen benutzt werden, die durch entsprechende Betriebsarten unterstützt werden. Die geeignete Betriebsart wird durch eine optionale Speicherkarte bestimmt (Fieldgate Module SFM500).

Vorteile

  • PROFIBUS-Listener und Master Klasse 2: integriert sich automatisch in ein PROFIBUS-Netzwerk und findet alle PROFIBUS-Geräte

  • HART-Support über PROFIBUS: HART-Geräte Unterstützung sowie Gerätediagnose

  • PROFIBUS-Beobachter: beobachtet den Netzwerkverkehr sowie Gerätediagnose

  • Webserver: stellt einen Überblick des Netzwerks und der Diagnoseinformationen über Webbrowser oder FDT/DTM-Rahmenapplikation dar

  • SFGNetwork-DTM: findet alle vorhandenen Fieldgate SFG500s in einer Ethernet-Domain und zeigt deren PROFIBUS-Verbindungen an

  • Fieldgate Module SFM500: aktiviert die Funktionen zur Prozesswert- und Diagnosedarstellung

Anwendungsgebiet

Ohne Speicherkarte fungiert das Fieldgate SFG500 als Anlagenzugangspunkt (Access Point). In diesem Fall wirkt er als Ethernet-Gateway mit adaptivem PROFIBUS Master Klasse 2 und unterstützt FDT-basierte Plant Asset Management Anwendungen, z. B. FieldCare.

Mit Speicherkarte werden Gerätediagnose Informationen wie der NAMUR NE107 Status mit Ausfallgrund und Abhilfemaßnahmen sowie die Prozesswerte von PROFIBUS- und HART-Geräten im integrierten Webbrowser dargestellt.

Funktionen und Spezifikationen

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Vorgänger / Nachfolger

Nachfolger: Promag 55S
