Spezifikation im Überblick
-
Genauigkeit
Klasse A nach IEC 60751
Klasse B nach IEC 60751 -
Ansprechzeit
63% rt = 2,0 s
-
Max. Prozessdruck (statisch)
bei 20 °C: 40 bar (580 psi)
Abhängig von der Konfiguration -
Arbeitsbereich
PT100 WW:
-200 °C … 600 °C
(-328 °F … 1.112 °F)
PT100 TF:
-50 °C … 200 °C
(-58 °F … 392 °F) -
Max. Eintauchlänge auf Anfrage
bis 96" (2439mm)
andere auf Anfrage
Anwendungsgebiet

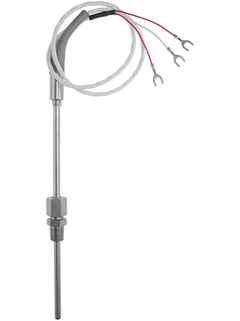

The Pt100 cable probe is easy to install and provide a high operational safety due to reliable and accurate temperature measurement in common processes. Without additional thermowell the probe sheath is directly in contact with the process medium. This enables the cable probe to detect rapid temperature changes fast and accurate.
The TH12 temperature sensors are RTD's designed for use in the process industry or factory automation type of environment. They are made up of a measurement probe with a RTD, insulation and sheath.
Among other applications the sensors can be used on:
Heat exchangers
Power & recovery areas
Carbon regeneration furnaces
Dryers
Flue gas
Compressor stations
Process reactors
Vorteile
High flexibility due to customized immersion length
Fast response time with reduced/tapered tip form
Simplified model structure: Competitively priced, offers great value. Easy to order and reorder
Improved galvanic isolation on most devices (2 kV)
Lean Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
Loading alternative products
Erfolgsstorys
-
-
Technische Information (TI)
Technical Information for TH11 and TH12
General purpose RTD with connection lead or conductor extension lead wires for process and laboratory applications
Sprache:
Englisch
Version:
06/12/2011
Dateigröße:
1.5 MB
Dateiname:
TI00108ren_0111.pdf
-
-
-
Technische Information (TI)
TH11 und TH12
Mehrzweck-Widerstandsthermometer mit Anschlusskopf oder Leiterverlängerungen für Prozess- und Laboranwendungen
EN DE 12/12/202204/01/202131/05/201804/09/2015Sprache:
Deutsch
Version:
12/12/2022
Dateigröße:
1.6 MB
Dateiname:
TI00108TDE_1622-00.pdf
-
-
-
Kurzanleitung (KA)
Compact instructions for TH12
RTD Temperature Sensor
Sprache:
Englisch
Version:
01/10/2004
Dateigröße:
424.9 KB
Dateiname:
Ka179rae.pdf
-
-
-
Sonderdokumentation (SD)
Device viewer
Technical documentation in other languages
Sprache:
Englisch
Version:
14/07/2021
Dateigröße:
478.5 KB
Dateiname:
SD02429R09EN_0121.pdf
-
-
-
Arbeitsgebiete (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Sprache:
Deutsch
Version:
17/02/2020
Dateigröße:
5.8 MB
Dateiname:
FA00006Tde_2020.pdf
-
-
-
Arbeitsgebiete (FA)
Temperaturmesstechnik
Thermometer und Transmitter für die Prozessindustrie
Sprache:
Deutsch
Version:
17/05/2023
Dateigröße:
17.9 MB
Dateiname:
FA00006Tde_2223_online.pdf
-
-
-
Arbeitsgebiete (FA)
Misura della temperatura
Termometri e trasmettitori per l'industria di processo
Sprache:
Italienisch
Version:
17/02/2020
Dateigröße:
30.6 MB
Dateiname:
FA00006TIT_2020.pdf
-
-
-
Arbeitsgebiete (FA)
Mesure de température
Capteurs et transmetteurs pour les industries de process
Sprache:
Französisch
Version:
20/12/2019
Dateigröße:
11.3 MB
Dateiname:
FA00006TFR-1919-PVTEMP-BD.pdf
-
-
-
Arbeitsgebiete (FA)
温度計
プロセス産業向けの温度計 および伝送器
Sprache:
Japanisch
Version:
17/02/2020
Dateigröße:
38.9 MB
Dateiname:
FA00006TJA_2020.pdf
-
-
-
Arbeitsgebiete (FA)
Catálogo medición temperatura
Termómetros y transmisores para la industria de proceso
Sprache:
Spanisch
Version:
20/04/2018
Dateigröße:
5.5 MB
Dateiname:
FA00006Tes_Catalogo Temperatura_1818.pdf
-
