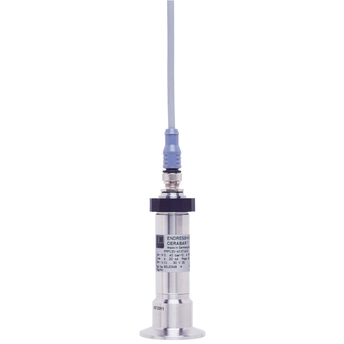

Cerabar T PMP135

Dieses Produkt ist nicht mehr erhältlich.

Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.

Funktionen und Spezifikationen

Zurück

Details

Messprinzip

Absolut und Überdruck
Merkmal

Preisgünstiger Druckmessumformer mit Piezoresistive-Messzelle, und frontbündiger Metallmembran für hygienische Anwendungen
Versorgungsspannung

Analogausgang:
12...30V DC
Schaltausgang:
18...32V DC
Referenz Genauigkeit

0,5%
Langzeitstabilität

0,15% von URL/Jahr
Prozesstemperatur

-25°C...100°C
(135°C für 1h)
Umgebungstemperatur

-25°C...70°C
Messzelle

1bar...40bar
Max. Überlastdruck

160bar
Prozessanschluss

Gewinde
Tri-Clamp ISO2852
Hygiene-Verbindungen
Kommunikation

4...20mA Analog,
PNP Schalter
Zertifikate / Abnahmen

ATEX
Sicherheitszulassungen

SIL
Konstruktionszulassungen

EN10204-3.1
Hygienische Zulassung

3A
Spezialitäten

Grenzschalter

Mehr
Weniger

Dokumente / Handbücher / Software

Typ herunterladen

Filtern

Cerabar T PMC131, PMP131, PMP135 Technische Information
Prozessdruckmessung Drucktransducer mit Keramik- und Metallsensoren Für Absolut- und Relativdruckmessung bis 400 bar (6000 psi) Langzeitstabil, überlastfest und zuverlässig

Technische Information (TI)
Einschweißadapter, Prozessadapter und Flansche
Füllstand- und Druckmesstechnik

Technische Information (TI)
Cerabar T PMP135 Operating Instructions
Pressure Transducer for hygienic applications

Kurzanleitung (KA)

02/17

Deutsch , Englisch , Spanisch , fr , Italienisch , Niederländisch
Safety Instructions Cerabar T PMP131, PMP135
II 1/2 G Ex ib IIC T6 Ga/Gb II 2 G Ex ib IIC T6 Gb PTB 02 ATEX 2062 X (ATEX)

Ex-Sicherheitshinweise (XA)
Cerabar T PMP131, PMP135 Ga/Gb Ex ib IIC T6 X 1 Ex ib IIC T6 Gb X Safety Instructions
Process Pressure

Ex-Sicherheitshinweise (XA)
Safety Instructions Cerabar T PMC131, PMP131, PMP135
II 3 G EEx nA EG 02 010 (ATEX)

Ex-Sicherheitshinweise (XA)
Certificate of Compliance Cerabar T PMP135, Cerabar PMP23, Ceraphant PTP33B, PTP35
PE 50833 (EHEDG)

Zertifikat (ZE)
Cerabar T PMP131/135, PMC131
Functional Safety data sheet / Datenblatt zur Funktionalen Sicherheit

Sonderdokumentation (SD)
Cerabar T, PMC 131, PMP 131, PMP135 Handbuch zur Funktionalen Sicherheit (SIL)
Drucktransducer mit 4...20 mA Ausgangssignal

Sonderdokumentation (SD)
Weld-in adapter G1, G3/4 Special Documentation
Weld-in adapter G1, G3/4

Sonderdokumentation (SD)
压力测量
用于过程压力、差压、液位和流量测量的专业仪表

Arbeitsgebiete (FA)

09/15

Chinesisch
Basınç Ölçümü
Proses basıncı, fark basınç, seviye ve akış için güçlü enstrümanlar

Arbeitsgebiete (FA)

05/15

Türkisch
Pressure measurement
American version: Powerful instruments for process pressure, differential pressure, level and flow

Arbeitsgebiete (FA)

03/17

Englisch
Catálogo Medición de Presión
Instrumentos para la medición de presión, presión diferencial, nivel y caudal de proceso

Arbeitsgebiete (FA)

03/17

Spanisch
Pressure measurement
Powerful instruments for process pressure, differential pressure, level and flow

Arbeitsgebiete (FA)

03/17

Englisch
Misura della pressione
Potenti strumenti per la misura della pressione di processo, pressione differenziale, livello e portata

Arbeitsgebiete (FA)

03/17

Italienisch
Mesure de pression
Appareils de mesure pour la pression de process, la pression différentielle, le niveau et le débit

Arbeitsgebiete (FA)

03/17

fr
Druckmesstechnik
Leistungsfähige Messgeräte für Prozessdruck, Differenzdruck, Füllstand und Durchfluss

Arbeitsgebiete (FA)

03/17

Deutsch
Pomiar ciśnienia
Potężna aparatura do pomiaru ciśnienia procesowego, różnicy ciśnień, poziomu i przepływu

Arbeitsgebiete (FA)

03/14

Polnisch
Catálogo soluciones esenciales
Alta calidad a precios competitivos

Kompetenzbroschüre (CP)

01/17

Spanisch
Catalogue Produits E-direct 2018/2019 Français
La qualité Endress+Hauser à petit prix !

Endress+Hauser Kataloge (EC)

10/18

fr
E-direct Produktkatalog 2018-2019
Hohe Qualität zum kleinen Preis!

Endress+Hauser Kataloge (EC)

10/18

Deutsch
E-direct Produktkatalog 2016/2017 - Ausgabe Schweiz
Hohe Qualität zum kleinen Preis!

Endress+Hauser Kataloge (EC)

10/15

Deutsch
E-direct Produktkatalog 2017/2018 - Ausgabe Österreich
Hohe Qualität zum kleinen Preis!

Endress+Hauser Kataloge (EC)

09/17

Deutsch
Cerabar T
Produktwurzel: PMP135- Erklärungsnummer: HE_00572_01.17 Hersteller Spezifikation: RoHS

Herstellererklärung

Chinesisch
Cerabar T
Produktwurzel: PMP135- Erklärungsnummer: HE_00175_01.15 Hersteller Spezifikation: Food hygiene, 10/2011, 1935/2004

Herstellererklärung

Deutsch , Englisch
Cerabar M, Cerabar T, Ceraphant T
Produktwurzel: PMP135-, PMP51-, PTP35- Erklärungsnummer: FDA_00059_01.15

FDA Declaration

Deutsch , Englisch
Cerabar T, Envec
Produktwurzel: P40-, P41-, PMP131-, PMP135- Erklärungsnummer: PTB02ATEX2062X

EU Erklärung

Deutsch , Englisch
Cerabar T
Produktwurzel: PMC131-, PMP131-, PMP135-

EU Erklärung

Deutsch , Englisch , fr
Cerabar M, Cerabar S, Cerabar T
Produktwurzel: PMC131-, PMC51-, PMC71-, PMP131-, PMP135-, PMP51-, PMP55-, PMP71-, PMP75- Region/Land: Russia (TR CU) Zulassungsstelle: EAC Zulassungsnummer: TC BY_112 11.01. TP020 003 127

Miscellaneous

Russisch
Cerabar T, Envec
Produktwurzel: P40-, P41-, PMP131-, PMP135- Region/Land: Europa (ATEX) Zulassungsstelle: PTB Kategorie: II 2 G, II 1/2 G Zündschutzart: Ex ib IIC T6

Ex Ausrüstung

Deutsch , Englisch
Cerabar T
Produktwurzel: PMP131-, PMP135- Region/Land: Russland, Russia (TR CU) Zulassungsstelle: EAC

Ex Ausrüstung

Russisch
Cerabar T, Envec
Produktwurzel: P40-, P41-, PMP131-, PMP135- Region/Land: Europa (ATEX) Zulassungsstelle: PTB Kategorie: II 2 G, II 1/2 G Zündschutzart: Ex ib IIC T6

Ex Ausrüstung

Deutsch , Englisch
Cerabar T, Envec
Produktwurzel: P40-, P41-, PMP131-, PMP135- Region/Land: Europa (ATEX) Zulassungsstelle: PTB Kategorie: II 2 G, II 1/2 G Zündschutzart: Ex ib IIC T6

Ex Ausrüstung

Deutsch , Englisch
Cerabar T, Envec
Produktwurzel: P40-, P41-, PMP131-, PMP135- Region/Land: Europa (ATEX) Zulassungsstelle: PTB Kategorie: II 2 G, II 1/2 G Zündschutzart: Ex ib IIC T6

Ex Ausrüstung

Deutsch , Englisch
Cerabar T, Envec
Produktwurzel: P40-, P41-, PMP131-, PMP135- Region/Land: Europa (ATEX) Zulassungsstelle: PTB Kategorie: II 2 G, II 1/2 G Zündschutzart: Ex ib IIC T6

Ex Ausrüstung

Deutsch , Englisch
Cerabar M, Cerabar S, Cerabar T
Produktwurzel: PMP75-, PMP71-, PMP55-, PMP51-, PMP135-, PMP131-, PMC71-, PMC51-, PMC131- Region/Land: Polen Zulassungsstelle: PZH

Hygienic Equipment

Polnisch
Prosonic S, Nivector, Micropilot M, Micropilot, Liquipoint, Liquiphant S, Liquiphant M, Liquiphant, Liquicap M, Levelflex M, Levelflex, Deltapilot S, Deltapilot M, Deltabar S, Deltabar, Ceraphant T, Cerabar T, Cerabar S, Cerabar M, Cerabar
Produktwurzel: FTI52-, FTL33-, FTL330H-, FTL330L-, FTL50H-, FTL51H-, FTW23-, FTW33-, OTL330H-, OTP35-, PMC51-, PMC71-, PMP135-, PMP23-, PMP51-, PMP55-, PMP75-, PTP35-, FTI51-, FDL60-, FDL61-, FDU91F-, FMB50-, FMB70-, FMD71-, FMD72-, FMD78-, FMI51-, FMI52-, FMP41C-, FMP43-, FMP52-, FMP53-, FMR245-, FMR52-, FMR62-, FTI26- Region/Land: USA Zulassungsstelle: 3-A Sanitary Standards

Hygienic Equipment

Englisch
Levelflex, Deltabar S, Cerabar S, Cerabar M, Deltabar M, Ceraphant T, Ceraphant, Cerabar T, Cerabar
Produktwurzel: PTP31B-, FMP54-, FMD78-, PMP71-, PMD75-, FMD77-, PMP75-, PMP51-, PMP55-, PMD55-, PTP31-, PMP21-, PMP135-, PMP131- Zulassungsstelle: TÜV

Pressure Equipment

Deutsch , Englisch
Waterpilot, Deltabar S, Cerabar S, Cerabar M, Deltapilot S, Deltabar M, Deltapilot M, Deltabar, Ceraphant T, Ceraphant, Cerabar T, Cerabar
Produktwurzel: PTP35-, FMD78-, PMP71-, PMD75-, FMD77-, PMD70-, PMP75-, PMP51-, PMP55-, PMC71-, FMD76-, FMB53-, FMB70-, PMC51-, PMD55-, FMB50-, FMD72-, FMX21-, PTP33B-, PTP31-, PTC31-, PMP23-, PMP135-, PMP11-, PMC131-, FMX167-, FMD71- Zulassungsstelle: TÜV

Pressure Equipment

Deutsch , Englisch
Cerabar M, Cerabar S, Cerabar T, Deltabar, Deltabar S
Produktwurzel: PMP75-, PMP71-, PMP55-, PMP51-, PMP48-, PMP46-, PMP45-, PMP41-, PMP135-, PMP131-, PMD55B-, PMC71-, PMC51-, PMC45-, PMC41-, PMC131-, FMD78-, FMD77-, FMD76- Region/Land: Russland Zulassungsstelle: Rosstandart Zulassungsnummer: DE.C.30.004.A NO 36496/1

Metrology

Russisch
Cerabar, Cerabar M, Cerabar S, Cerabar T
Produktwurzel: PMP75-, PMP71-, PMP55-, PMP51-, PMP23-, PMP21-, PMP135-, PMP131-, PMP11-, PMC71-, PMC51-, PMC21-, PMC131-, PMC11- Region/Land: Weiß-Russland Zulassungsstelle: BEL Zulassungsnummer: 9771

Metrology

Russisch
Cerabar, Cerabar T, Ceraphant, Ceraphant T
Produktwurzel: PMP135-, PMP23-, PTP33B-, PTP35- Region/Land: Europa Zulassungsstelle: TNO

Food Safety

Englisch

Mehr
Weniger

Zubehör / Ersatzteile

Suche

Filtern

Order code

Specification

- Order code

  Gerät ist nicht reparierbar.

  Details anzeigen Details ausblenden

Mehr
Weniger

Nachfolger

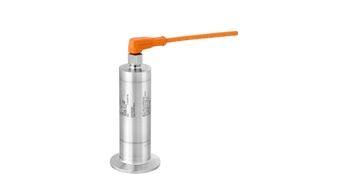

- Cerabar PMP23

  Der Cerabar PMP23 ist ein preiswerter Absolut- oder Relativdruck-Messumformer für den Einsatz in Gasen oder Flüssigkeiten zur Maximierung der Prozesssicherheit in der Hygieneindustrie mit vollverschweißten Prozessanschlüssen.
