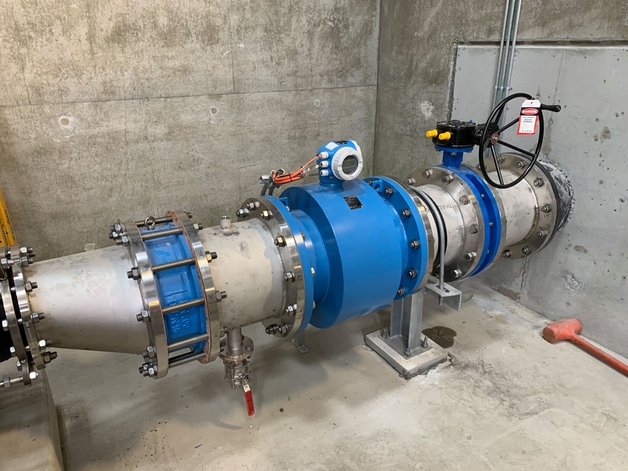

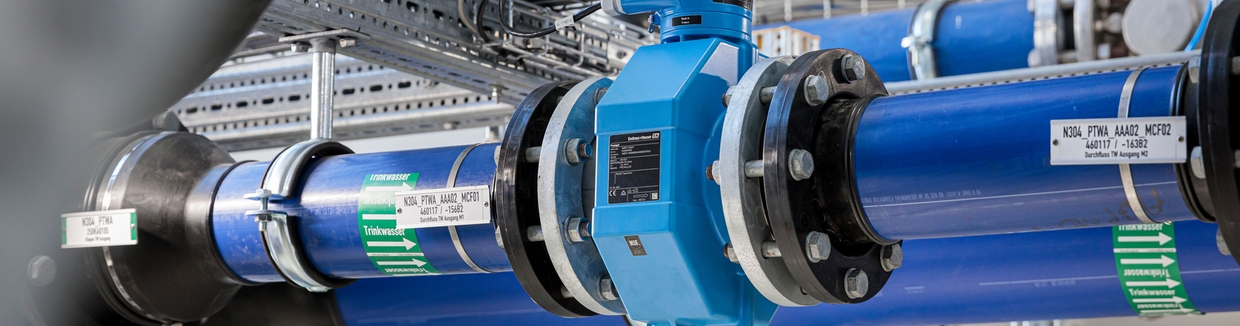

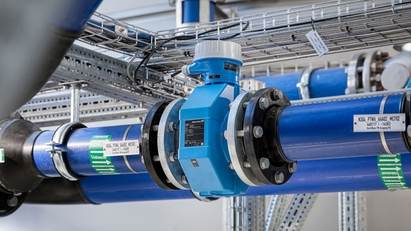

Magnetisch-induktive Durchflussmessgeräte (MID) in einer Abwasseraufbereitungsanlage

Magnetisch-induktive Durchflussmessung

Bewährte Durchfluss-Messtechnik für elektrisch leitfähige Flüssigkeiten in allen Industrien

Magnetisch-induktive Durchflussmessgeräte werden seit über 60 Jahren weltweit erfolgreich in allen Industrien eingesetzt. MIDs erfassen alle Flüssigkeiten mit einer elektrischen Leitfähigkeit größer 5 μS/cm – etwa Wasser, Abwasser, Schlämme, Breie, Pasten, Säuren, Laugen, Lösungsmittel, Säfte oder Fruchtmaischen. Typische Messaufgaben sind das Erfassen und Überwachen kontinuierlicher Durchflüsse, Abfüllen und Dosieren sowie Anwendungen im Eichverkehr. Seit 1977 haben wir über 3 Millionen MIDs ausgeliefert. Diese benötigen kaum Wartung und können nahtlos in ihre Prozesse integriert werden.

Produkte filtern
Produkte filtern
  • 1
  • 1
Schließen Zeige Ergebnisse (23)
  • Durchfluss
  • Elektromagnetisch
    • F
    • L
    • E
    • X
    Produktbild: Magnetisch-induktives Durchflussmessgerät Proline Promag P 300 / 5P3B für Prozessapplikationen

    Proline Promag P 300
    Magnetisch-induktives Durchflussmessgerät

    • F
    • L
    • E
    • X

    Hochtemperatur-Durchflussmessgerät für Prozessanwendungen mit kompaktem, zugangsoptimiertem Umformer

    Vorgänger: Promag 50P, Promag 51P, Promag 53P, Promag 50E, Promag 53E

    Spezifikation anzeigen Details ausblenden
    • Max. Messabweichung

      Volumenfluss (Standard): ±0,5 % v.M. ± 1 mm/s (0,04 in/s)
      Volumenfluss (Option): ±0,2 % v.M. ± 2 mm/s (0,08 in/s), Flat Spec

    • Messbereich

      4 dm³/min...9600 m³/h (1...44 000 gal/min)

    • Messstofftemperaturbereich

      Messrohrauskleidung PFA: –20...+150 °C (–4...+302 °F)
      Messrohrauskleidung PFA Hochtemperatur: –20...+180 °C (–4...+356 °F)
      Messrohrauskleidung PTFE: –40...+130 °C (–40...+266 °F)

    • Max. Prozessdruck

      PN 40, Class 300, 20K

    • Messstoffberührende Materialien

      Messrohrauskleidung: PFA; PTFE
      Elektroden: 1.4435 (F316L); Alloy C22, 2.4602 (UNS N06022); Tantal; Platin; Titan

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    Price on request
    Preis wird aktiviert
    Preis: Informationen zur Verfügung stellen
    from CHF ??.-
    • F
    • L
    • E
    • X
    Produktbild: Durchflussmessgerät Proline Promag H 100 / 5H1B (DN ≥ 40 / 1 1/2") für hygienische Anwendungen

    Proline Promag H 100
    Magnetisch-induktives Durchflussmessgerät

    • F
    • L
    • E
    • X

    Der Spezialist für hygienische Anwendungen mit einem ultrakompakten Messumformer

    Vorgänger: Promag 50H, Promag 53H

    Spezifikation anzeigen Details ausblenden
    • Max. Messabweichung

      Volumenfluss (Standard): ±0,5 % o.r.± 1 mm/s (0,04 in/s)
      Volumenfluss (Option): ±0,2 % o.r. ± 2 mm/s (0,08 in/s)

    • Messbereich

      0.06 dm³/min...600 m³/h (0,015...2650 gal/min)

    • Messstofftemperaturbereich

      –20...+150 °C (–4...+302 °F)

    • Max. Prozessdruck

      PN 40, Class 150, 20K

    • Messstoffberührende Materialien

      Auskleidung: PFA
      Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
      Prozessanschlüsse: Rostfreier Stahl, 1.4404 (F316L); PVDF; Klebemuffe aus PVC
      Dichtungen: O-Ring-Dichtung (EPDM, FKM, Kalrez); Aseptische Formdichtung )EPDM, FKM, Silikon)
      Erdungsringe: 1.4435 (316L); Alloy C22, Tantal

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    Price on request
    Preis wird aktiviert
    Preis: Informationen zur Verfügung stellen
    from CHF ??.-
    • F
    • L
    • E
    • X
    Produktbild von Magnetisch-induktives Durchflussmessgerät Proline Promag W 300 / 5W3B für die Wasser- & Abwasserindustrie

    Proline Promag W 300
    Magnetisch-induktives Durchflussmessgerät

    • F
    • L
    • E
    • X

    Spezialist für anspruchsvolle Wasser- und Abwasseranwendungen mit kompaktem, zugangsoptimiertem Umformer

    Spezifikation anzeigen Details ausblenden
    • Max. Messabweichung

      Volumenfluss (Standard): ±0,5 % v.M. ± 1 mm/s (0,04 in/s)
      Volumenfluss (Option): ±0,2 % v.M. ± 2 mm/s (0,08 in/s), Flat Spec

    • Messbereich

      0.5 m³/h...263000 m³/h (2,5 gal/min...1665 Mgal/min)

    • Messstofftemperaturbereich

      Messrohrauskleidung Hartgummi: 0...+80 °C (+32...+176 °F)
      Messrohrauskleidung Polyurethan: –20...+50 °C (–4...+122 °F)
      Messrohrauskleidung PTFE: –20 ... +90 °C (–4 ... +194 °F)

    • Max. Prozessdruck

      PN 40, Class 300, 20K

    • Messstoffberührende Materialien

      Messrohrauskleidung: Polyurethan; Hartgummi PTFE
      Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantal

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    Price on request
    Preis wird aktiviert
    Preis: Informationen zur Verfügung stellen
    from CHF ??.-
    • F
    • L
    • E
    • X
    Produktbild von Magnetisch-induktives Durchflussmessgerät Proline Promag W 400 / 5W4C für die Wasser- & Abwasserindustrie

    Proline Promag W 400
    Magnetisch-induktives Durchflussmessgerät

    • F
    • L
    • E
    • X

    Vielseitiges Standard-Durchflussmessgerät für die Wasser- und Abwasserindustrie

    Vorgänger: Promag 50W, Promag 53W, Promag 51W, Proline Promag L 400 / 5L4C, 5W4B

    Spezifikation anzeigen Details ausblenden
    • Max. Messabweichung

      Volumenfluss (Standard): ±0,5 % v.M. ± 1 mm/s (0,04 in/s)
      Volumenfluss (Option): ±0,2 % v.M. ± 2 mm/s (0,08 in/s), Flat Spec

    • Messbereich

      0.5 m³/h...263000 m³/h (2,5 gal/min...1665 Mgal/min)

    • Messstofftemperaturbereich

      Messrohrauskleidung Hartgummi: 0...+80 °C (+32...+176 °F)
      Messrohrauskleidung Polyurethan: –20...+50 °C (–4...+122 °F)
      Messrohrauskleidung PTFE: –20...+90 °C (–4... +194 °F)

    • Max. Prozessdruck

      PN 40, Class 300, 20K

    • Messstoffberührende Materialien

      Messrohrauskleidung: Polyurethan; Hartgummi, PTFE
      Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantal

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    Price on request
    Preis wird aktiviert
    Preis: Informationen zur Verfügung stellen
    from CHF ??.-
    • F
    • L
    • E
    • X
    Dosimag - Magnetisch-induktives Durchflussmessgerät

    Dosimag
    Magnetisch-induktives Durchflussmessgerät

    • F
    • L
    • E
    • X

    Messgerät in Hygieneausführung mit höchster Wiederholbarkeit und ultrakompaktem Messaufnehmer

    Vorgänger: Dosimag DDA

    Spezifikation anzeigen Details ausblenden
    • Max. Messabweichung

      ±0,25 % v.M. ± 1...4 m/s (3,3...13 ft/s)
      ±0,5 % v.M. ± 1 mm/s (0,04 in/s)
      ±5 % v.M.

    • Messbereich

      0,14...1,66 l/s (0,035...0,44 gal/s)

    • Messstofftemperaturbereich

      Dichtungsmaterial EPDM: –20...+130 °C (–4...+266 °F)
      Dichtungsmaterial Silikon: –20…+130 °C (–4…+266 °F)
      Dichtungsmaterial Viton: 0…+150 °C (+32…+302 °F)

    • Max. Prozessdruck

      PN 16

    • Messstoffberührende Materialien

      Messrohrauskleidung: PFA
      Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022), Tantal, Platin

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    Price on request
    Preis wird aktiviert
    Preis: Informationen zur Verfügung stellen
    from CHF ??.-
    • F
    • L
    • E
    • X
    Produktbild: Magnetisch-induktives Durchflussmessgerät Proline Promag D 10: Höchst kosteneffizientes Zwischenflanschgerät

    Proline Promag D 10
    Magnetisch-induktives Durchflussmessgerät

    • F
    • L
    • E
    • X

    Höchst kosteneffizientes Zwischenflansch-Durchflussmessgerät mit einfachem Bedienkonzept

    Vorgänger: Promag 10D, Proline Promag D 400 / 5D4C

    Spezifikation anzeigen Details ausblenden
    • Max. Messabweichung

      Volumenfluss (standard): ±0.5 % o.r.± 1 mm/s (0.04 in/s)

    • Messbereich

      9 dm³/min...282 m³/h (2.5 gal/min...1250 gal/min)

    • Messstofftemperaturbereich

      Messrohrauskleidung Polyamide: 0…60°C (32...140°F)

    • Max. Prozessdruck

      PN 16, Class 150, 10K

    • Messstoffberührende Materialien

      Messrohrauskleidung: Polyamide
      Elektroden: 1.4435 (316L)

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    Price on request
    Preis wird aktiviert
    Preis: Informationen zur Verfügung stellen
    from CHF ??.-
    • F
    • L
    • E
    • X
    Magnetisch-induktives Durchflussmessgerät - Proline Promag E 100

    Proline Promag E 100
    Magnetisch-induktives Durchflussmessgerät

    • F
    • L
    • E
    • X

    Das wirtschaftliche Messgerät mit einem ultrakompakten Messumformer

    Spezifikation anzeigen Details ausblenden
    • Max. Messabweichung

      Volumenfluss (Standard): ±0,5 % v.M. ± 1 mm/s (0,04 in/s)
      Volumenfluss (Option): ±0,2 % v.M. ± 2 mm/s (0,08 in/s)

    • Messbereich

      4 dm³/min...9600 m³/h (1...44 000 gal/min)

    • Messstofftemperaturbereich

      –10...+110 °C (+14...+230 °F)

    • Max. Prozessdruck

      PN 40, Class 150, 20K

    • Messstoffberührende Materialien

      Messrohrauskleidung: PTFE
      Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantal

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    Price on request
    Preis wird aktiviert
    Preis: Informationen zur Verfügung stellen
    from CHF ??.-
    • F
    • L
    • E
    • X
    Magnetisch-induktives Durchflussmessgerät Proline Promag H 200 / 5H2B für die Chemie und Life-Sciences-Industrie

    Proline Promag H 200
    Magnetisch-induktives Durchflussmessgerät

    • F
    • L
    • E
    • X

    Messgerät für kleinste Durchflüsse mit echter Zweileitertechnologie

    Vorgänger: Promag 23H

    Spezifikation anzeigen Details ausblenden
    • Max. Messabweichung

      Volumenfluss: ±0,5 % v.M. ± 2 mm/s (0,08 in/s)

    • Messbereich

      0.06 dm³/min...300 m³/h (0,015...80 gal/min)

    • Messstofftemperaturbereich

      –20...+150 °C (–4...+302 °F)

    • Max. Prozessdruck

      PN 40, Class 150, 20K

    • Messstoffberührende Materialien

      Auskleidung: PFA
      Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
      Prozessanschlüsse: Rostfreier Stahl, 1.4404 (F316L); PVDF; Klebemuffe aus PVC
      Dichtungen: O-Ring-Dichtung (EPDM, FKM, Kalrez); Aseptische Formdichtung )EPDM, FKM, Silikon)
      Erdungsringe: 1.4435 (316L); Alloy C22, Tantal

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    Price on request
    Preis wird aktiviert
    Preis: Informationen zur Verfügung stellen
    from CHF ??.-
    • F
    • L
    • E
    • X
    Magnetisch-induktives Durchflussmessgerät Proline Promag H 300 für die Lebensmittel & Getränke und Life-Sciences-Industrie

    Proline Promag H 300
    Magnetisch-induktives Durchflussmessgerät

    • F
    • L
    • E
    • X

    Spezialist für hygienische Anwendungen mit kompaktem, zugangsoptimiertem Messumformer

    Vorgänger: Promag 50H, Promag 53H, Promag 55H

    Spezifikation anzeigen Details ausblenden
    • Max. Messabweichung

      Volumenfluss (Standard): ±0,5 % v.M. ± 1 mm/s (0,04 in/s)
      Volumenfluss (Option): ±0,2 % v.M. ± 2 mm/s (0,08 in/s), Flat Spec

    • Messbereich

      0.06 dm³/min...600 m³/h (0.015 gal/min...2 650 gal/min)

    • Messstofftemperaturbereich

      –20 to +150 °C (–4 to +302 °F)

    • Max. Prozessdruck

      PN 40, Class 150, 20K

    • Messstoffberührende Materialien

      Auskleidung: PFA
      Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
      Prozessanschlüsse: Rostfreier Stahl, 1.4404 (F316L); PVDF; Klebemuffe aus PVC
      Dichtungen: O-Ring-Dichtung (EPDM, FKM, Kalrez); Aseptische Formdichtung )EPDM, FKM, Silikon)
      Erdungsringe: 1.4435 (316L); Alloy C22, Tantal

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    Price on request
    Preis wird aktiviert
    Preis: Informationen zur Verfügung stellen
    from CHF ??.-
    • F
    • L
    • E
    • X
    Magnetisch-induktives Durchflussmessgerät Proline Promag H 500 für die Lebensmittel & Getränke und Life-Sciences-Industrie

    Proline Promag H 500
    Magnetisch-induktives Durchflussmessgerät

    • F
    • L
    • E
    • X

    Spezialist für hygienische Anwendungen als Getrenntausführung mit bis zu 4 I/Os

    Vorgänger: Promag 50H, Promag 53H, Promag 55H

    Spezifikation anzeigen Details ausblenden
    • Max. Messabweichung

      Volumenfluss (Standard): ±0,5 % v.M. ± 1 mm/s (0,04 in/s)
      Volumenfluss (Option): ±0,2 % v.M. ± 2 mm/s (0,08 in/s), Flat Spec

    • Messbereich

      0.06 dm³/min...600 m³/h (0.015 gal/min...2 650 gal/min)

    • Messstofftemperaturbereich

      –20 to +150 °C (–4 to +302 °F)

    • Max. Prozessdruck

      PN 40, Class 150, 20K

    • Messstoffberührende Materialien

      Auskleidung: PFA
      Elektroden: 1.4435 (316L); Alloy C22, 2.4602 (UNS N06022); Tantalum; Platinum
      Prozessanschlüsse: Rostfreier Stahl, 1.4404 (F316L); PVDF; Klebemuffe aus PVC
      Dichtungen: O-Ring-Dichtung (EPDM, FKM, Kalrez); Aseptische Formdichtung )EPDM, FKM, Silikon)
      Erdungsringe: 1.4435 (316L); Alloy C22, Tantal

    Preise werden geladen
    Preis zur Zeit nicht verfügbar
    Price on request
    Preis wird aktiviert
    Preis: Informationen zur Verfügung stellen
    from CHF ??.-
Mehr Ergebnisse laden

  • Perfekt für Basisanwendungen

  • Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Optimierter Leistungsumfang für Standardanwendungen

  • Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Maximaler Leistungsumfang für breiten Einsatzbereich

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Höchster Nutzen durch Spezialisierung auf Anwendung

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

FLEX Auswahl Leistungsumfang Einfache Auswahl
  • F
  • L
  • E
  • X

Fundamental Auswahl

Perfekt für Basisanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Lean Auswahl

Optimierter Leistungsumfang für Standardanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Extended Auswahl

Maximierte Effizienz in Standardanwendungen im Life Cycle

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Xpert Auswahl

Herausragende Leistung für besondere Anwendungen

Leistungsumfang
Einfache Auswahl

Variabel

Magnetisch-induktive Durchflussmessung

Mit unserem Produktfinder recherchieren Sie die passenden Messgeräte, Software oder Systemkomponenten nach Geräteeigenschaften. Der Applicator hilft Ihnen bei einer individuellen Produktauswahl nach Anwendungsbereich.

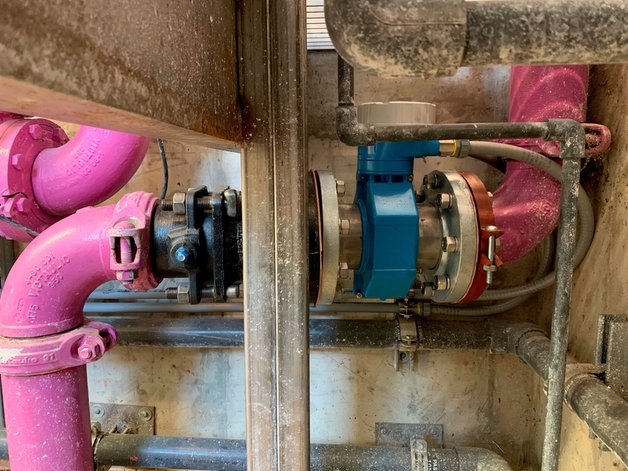

Im industriellen Umfeld kommen MIDs hauptsächlich in der Wasserwirtschaft, in der Prozess-, Life-Sciences- und Lebensmittelindustrie zum Einsatz. Im Tunnel- und Bergbau sind robuste MIDs oft die einzige Möglichkeit, um stark abrasive und feststoffbeladene Erzschlämme, Sand-Wassergemische, Füllmaterialien oder Schüttgüter mit der erforderlichen Genauigkeit zu messen.

Endress+Hauser erhält den „Global Market Leadership Award“ für magnetisch-induktive Durchflussmessgeräte ©Endress+Hauser

Frost & Sullivan hat Endress+Hauser mit dem „Global Market Leadership Award“ für magnetisch-induktive Durchflussmessgeräte ausgezeichnet.

Das magnetisch-induktive Durchflussmessprinzip

(Verfügbar nur in Englisch) Proline 300/500 - Die zukunftsweisende Durchfluss-Messtechnik

(Verfügbar nur in Englisch) Flowmeter handling made easy

Geschichte der MIDs von Endress+Hauser

  • Endress+Hauser erhält den „Global Market Leadership Award“ für magnetisch-induktive Durchflussmessgeräte

Das magnetisch-induktive Durchflussmessprinzip

Nach dem Faraday’schen Induktionsgesetz wird in einem Metallstab, der sich in einem Magnetfeld bewegt, eine elektrische Spannung induziert. Nach diesem „Dynamo“-Prinzip arbeiten auch magnetisch-induktive Durchflussmessgeräte.

Sobald die elektrisch geladenen Teilchen einer Flüssigkeit das künstliche, durch zwei Feldspulen erzeugte Magnetfeld durchqueren, wird eine elektrische Spannung induziert. Diese von zwei Messelektroden abgegriffene Spannung ist direkt proportional zur Fließgeschwindigkeit und damit auch zum Durchflussvolumen.

Das Magnetfeld wird durch einen getakteten Gleichstrom wechselnder Polarität erzeugt. Dies gewährleistet einen stabilen Nullpunkt und macht die Messung unempfindlich gegenüber mehrphasigen Medien, Inhomogenitäten oder geringer Leitfähigkeit.

Vorteile

  • Das Messprinzip ist praktisch unabhängig von Druck, Dichte, Temperatur und Viskosität

  • Auch feststoffbeladene Flüssigkeiten sind messbar, z.B. Erzschlämme oder Zellstoffbreie

  • Großer Nennweitenbereich (DN 2...3000)

  • Freier Rohrquerschnitt: CIP-/SIP-reinigbar, molchbar

  • Keine bewegten Teile, minimaler Wartungs- und Pflegeunterhalt

Downloads

    Weltweiter Market Leadership Award 2017

    Abstract & Write-up: Weltweiter Market Leadership Award 2017 für Magnetisch-Induktive Durchflussmessgeräte

    Dateigröße:

    11 MB

    Dateiname:

    Endress+Hauser F&S Award 2017.zip

    Durchflussmesstechnik für Flüssigkeiten, Gase und Dampf

    Produkte und Dienstleistungen im Überblick

    Dateigröße:

    Dateiname:

    Proline in industries - the ideal device for each industry

    eBook: Check out the benefits of the new Proline, have look at our industry-optimized product portfolio, and profit from additional information such as films and a download function for brochures.

    Dateigröße:

    Dateiname:

Produkte vergleichen
Wir verwenden Cookies, um Informationen auf Ihrem Gerät zu speichern, die uns dabei helfen, Ihre Interaktion mit uns benutzerspezifisch anzupassen und zu verbessern. Weitere Informationen zu Cookies finden Sie in unserer Datenschutzrichtlinie.
