Omnigrad T TSC310
Thermoelement-Thermometer, Kabelfühler

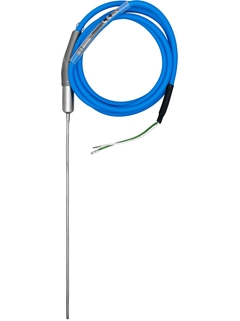

Produktbild Thermoelement-Kabelfühler TSC310 ©Endress+Hauser

Kosteneffizienter Thermoelement Sensor, geeignet für viele Prozess- und Laboranwendungen

Einfache Montage, hohe Betriebssicherheit sowie präzise Thermoelemente Typ J und Typ K ermöglichen eine sehr zuverlässige und genaue Temperaturmessung in einfachen Prozessen. Der Fühler eignet sich zur Temperaturmessung in Maschinen, Laboreinrichtungen und Anlagen mit gasförmigen oder flüssigen Medien, wie z. B. Luft, Wasser, Öl. Ohne zusätzlichem Schutzrohr hat der Fühlermantel direkten Kontakt mit dem Prozessmedium. Dies ermöglicht eine schnelle und genaue Messung von Temperaturänderungen.

  • Vorteile

    • Hohe Flexibilität durch anwenderspezifische Einstecklängen und variable Prozessanschlüsse

    • Schnelle Ansprechzeit

    • Verschiedene Typen von Thermoelementen gemäß DIN EN 60584 und ASTM E230/ANSI MC96.1: Typ J (Fe-CuNi), Typ K (NiCr-Ni)

    • Zündschutzart für den...

  • Anwendungsgebiet

    Geeignet zur Temperaturmessung in Maschinen, Kraftwerken und Anlagen mit gasförmigen oder flüssigen Medien wie z. B. Luft, Dampf, Wasser und Öl.

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Thermoelement

  • Merkmal / Anwendung

    metrische Bauart

    Kabelfühler

    geeignet für Ex-Bereiche

    Prozessanschluss als Klemmverschraubung

  • Schutzrohr

    ohne (nicht für Schutzrohreinbau vorgesehen)

  • Messeinsatz

    mineralisoliert (MI), biegsam

  • Außendurchmesser Schutzrohr / Messeinsatz

    2,0 mm (0,08'')

    3,0 mm (0,12'')

    4,5 mm (0,18'')

    6,0 mm (0,24'')

  • Max. Eintauchlänge auf Anfrage

    bis 100.000,00 mm (3.937,01'')

  • Werkstoff Schutzrohr

    1.4401 (316)

    Alloy 600 (2.4816)

  • Prozessanschluss

    Klemmverschraubung:

    G1/4"

    G3/8"

    G1/2"

    NPT1/4"

    NPT1/2"

  • Form der Spitze

    gerade

  • Arbeitsbereich

    Typ K:

    -40 °C ...1.100 °C

    (-40 °F ...2.012 °F)

    Typ J:

    -40 °C ...750 °C

    (-40 °F ...1.382 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 25 bar (363 psi)

  • Genauigkeit

    Klasse 2 nach IEC 60584

  • Ansprechzeit

    t50 = 1 s

    t90 = 2 s

  • Aufnahme Kopftransmitter

    nein

  • Ex - Zulassungen

    ATEX II

    NEPSI

    IECEx

  • Zertifikate

    Gost Metrology
