Raman-Rxn5-Prozessanalysator
Spezifikation im Überblick
Anwendungsgebiet

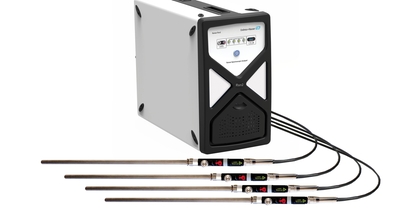

Der branchenführende Raman-Rxn5-Prozessanalysator ist ein schlüsselfertiger, laserbasierter Analysator mit Kaiser-Raman-Technologie. Er liefert quantitative Messungen der chemischen Zusammensetzung unter Verwendung der Raman-Spektroskopie. In die Entwicklung des Raman Rxn5 sind Kundenanforderungen an Wartungsfreundlichkeit und Zertifizierung für den Ex-Bereich eingeflossen, er ist kompakt und minimiert den Verbrauch von Betriebsmitteln. Die hohe optische Effizienz des Analysators macht ihn zum idealen Gerät für typische Messungen von Gasphasenproben.
Prozessmessstellen:
Typische Industrien:
Vorteile
Zerstörungsfreie Analyse von Gasen, einschließlich homonuklearer zweiatomiger Verbindungen (H2 , N2 , O2 )
Kompakt, kleiner als die meisten wandmontierten Gaschromatographen
Kann mit einer einzigen Basiseinheit und vier Sonden bis zu vier traditionelle Analysatoren ersetzen
Robust mit minimalen Betriebsmittelanforderungen, ohne Probentransport und ohne Verbrauchsmaterialien (Säulen, Ventile, Gase, Pumpen)
Minimaler Zeitaufwand für den Betreiber bei maximaler Sicherheit (kein Transport giftiger Gase zum Analysator)
Simultane Erfassung von bis zu vier Mess-Kanälen für schnellere Ergebnisse
Betriebsumgebung von -20 °C bis +50 °C
Extended Auswahl
Leistungsumfang
Einfache Auswahl
©Endress+Hauser
Leistungsumfang
Einfache Auswahl
Leistungsumfang
Einfache Auswahl
Leistungsumfang
Einfache Auswahl
Leistungsumfang
Einfache Auswahl
FLEX Auswahl
Leistungsumfang
Einfache Auswahl
Fundamental Auswahl
Perfekt für Basisanwendungen
Leistungsumfang
Einfache Auswahl
Lean Auswahl
Optimierter Leistungsumfang für Standardanwendungen
Leistungsumfang
Einfache Auswahl
Extended Auswahl
Maximierte Effizienz in Standardanwendungen im Life Cycle
Leistungsumfang
Einfache Auswahl
Xpert Auswahl
Herausragende Leistung für besondere Anwendungen
Leistungsumfang
Einfache Auswahl
Loading alternative products
Erfolgsstorys
Wasserstoffqualität in Echtzeit messen
Enapter nutzt optische Analysemesstechnik von Endress+Hauser zur Bestimmung der Reinheit von produziertem Wasserstoff. Mehr erfahren!
Die ganze Geschichte
LNG: Lkw-Verladung
Finden Sie heraus, wie Sie die Zusammensetzung von LNG bei der Beladung von LKWs mit Hilfe eines Raman-Rxn4-Analysators genau messen können.
Die ganze Geschichte
Das könnte Sie ebenfalls interessieren
Temperatur
Betriebstemperatur: -20...50 °C/-4...122 °F Empfohlene Lagertemperatur: -30...60 °C/-22...140 °F
Relative Feuchte
0...90 %, nicht kondensierend
Eingangsspannung
90...264 V AC, 47...63 Hz Standard
Leistungsaufnahme (W)
<300 (max) <300 (typ. bei Erstinbetriebnahme) <200 (typ. im Betrieb)
Geräteabmessungen (Breite x Höhe x Tiefe)
457 x 834 x 254 mm 18,00 x 32,84 x 10,00 inch
Kompatibilität Probenentnahmesonde
Automatisierungsschnittstelle
Modbus (TCP/IP oder RS485)
Einbaumöglichkeiten
IP 56 Wandmontage, vergossenes/gespültes Gehäuse
Ex-Bereich-Zertifizierungen
