Spezifikation im Überblick
-
Genauigkeit
Klasse A nach IEC 60751
Klasse AA nach IEC 60751 -
Ansprechzeit
abhängig vom Aufbau
t50 = 4 s
t90 = 8 s -
Max. Prozessdruck (statisch)
bei 20 °C: 100 bar (1.450 psi)
-
Arbeitsbereich
PT100 TF StrongSens:
-50 °C ...500 °C
(-58 °F ...932 °F)
PT100 WW:
-200 °C ...600 °C
(-328 °F ...1.112 °F)
PT100 TF:
-50 °C ...400 °C
-(58 °F ...752 °F) -
Max. Eintauchlänge auf Anfrage
bis 10.000,00 mm (393,70'')
Anwendungsgebiet

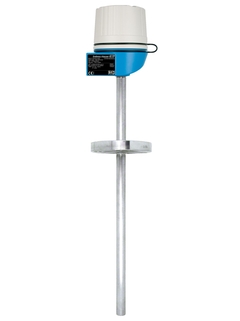

Das flexibel konfigurierbare, robuste Thermometer ist für den Einsatz in anspruchsvollen und sicherheitsrelevanten Anwendungen, wie z. B. in der Chemie-, Öl & Gas- und Energiebranche bestens geeignet. Raue Umgebungsbedingungen, aggressive Substanzen und höchste Prozessdrücke sind durch Einsatz robuster Schutzrohre und speziell dafür ausgelegter Materialien handhabbar. Der Einsatz eines Kopftransmitters führt zu erhöhter Genauigkeit und Zuverlässigkeit gegenüber direkt verdrahteten Sensoren.
Schwerindustrie
Öl & Gas Prozessindustrie
Messbereich: -200…+600 °C (-328…+1112 °F)
Statischer Druckbereich bis zu 100 bar in Abhängigkeit vom verwendeten Prozessanschluss
Schutzklasse: IP68
Vorteile
Zündschutzart für den Einsatz in ex-gefährdeten Bereichen: Eigensicher (Ex ia), druckfeste Kapselung (Ex d), nicht funkend (Ex nA)
Optional schnelle Ansprechzeit mit verjüngter Schutzrohrspitze
Hohe Flexibilität durch modularen Aufbau mit standardmäßigen Anschlussköpfen nach DIN EN 50446 und kundenspezifischen Eintauchlängen
Hohe Kompatibilität und Auslegung des Messeinsatzes nach DIN 43772
Halsrohr in Nipple/Union-Ausführung zum Schutz des Kopftransmitters vor Überhitzung
Variable Auswahl an Prozessanschlüssen: Gewinde, Pressverschraubung oder Flansche
-
Schiffbauzulassung
Erfolgsstorys
-
Perfekt für Basisanwendungen
- Einfachste Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Optimierter Leistungsumfang für Standardanwendungen
- Einfache Auswahl, Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Maximaler Leistungsumfang für breiten Einsatzbereich
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
-
Höchster Nutzen durch Spezialisierung auf Anwendung
- Einfache Installation und Bedienung
Leistungsumfang
Einfache Auswahl
Variabel
| FLEX Auswahl | Leistungsumfang | Einfache Auswahl |
|---|---|---|
Fundamental Auswahl Perfekt für Basisanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Lean Auswahl Optimierter Leistungsumfang für Standardanwendungen |
Leistungsumfang
|
Einfache Auswahl
|
Extended Auswahl Maximierte Effizienz in Standardanwendungen im Life Cycle |
Leistungsumfang
|
Einfache Auswahl
|
Xpert Auswahl Herausragende Leistung für besondere Anwendungen |
Leistungsumfang
|
Einfache Auswahl
Variabel |
51 Dokumente
-
-
Technische Information (TI)
Omnigrad S TR63, TC63 Technische Information
Modulares Thermometer, wahlweise mit RTD- oder TC-Messeinsatz
EN DE 18/01/201620/08/201325/07/2012Sprache:
Deutsch
Version:
18/01/2016
Dateigröße:
876.1 KB
Dateiname:
TI01030TDE_0316.pdf
-
-
-
Technische Information (TI)
Technische Information Omnigrad S TR63
Widerstandsthermometer, EEx-d- oder EEx-ia-zertifiziert, austauschbarer Messeinsatz, verschweißtes Schutzrohr, Prozessanschluss mit Gewinde, Flansch oder verschiebbar. PCP- (4...20 mA), HART®- oder PROFIBUS-PA®-Elektronik
EN DE 01/07/2005Sprache:
Deutsch
Version:
01/07/2005
Dateigröße:
950.4 KB
Dateiname:
TI282Tde_1105.pdf
-
-
-
Sicherheitshinweise (XA)
TR/TC6x
RTD / TC Thermometer ATEX, IECEx: Ex db IIC T6 Ga/Gb Ex db IIC T6 Gb Ex ta/tb IIIC Txxx °C Da/Db Ex tb IIIC Txxx °C Db
EN DE 20/02/202316/05/202211/02/202128/11/201604/12/2015Sprache:
Deutsch
Version:
20/02/2023
Dateigröße:
473.8 KB
Dateiname:
XA00084RDE_0423-00.pdf
-
-
-
Sicherheitshinweise (XA)
RTD/TC-Messeinsätze und Kabelthermometer iTHERM TM211, TPx100, TSx310
ATEX/IECEx: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/Gb, Ex ia IIIC Txxx °C Da Sicherheitshinweise für elektrische Betriebsmittel im explosionsgefährdeten Bereich
EN DE 18/07/202210/07/201928/11/201628/11/201210/05/2012Sprache:
Deutsch
Version:
18/07/2022
Dateigröße:
458.6 KB
Dateiname:
XA00100RDE_1722-00.pdf
-
-
-
Sicherheitshinweise (XA)
TR1x, TR4x, TR88, TSC310, TST310, TR6x, TC1x, TC6x, TC88, TPC100, TPR100, TM411, TM412, TR24
Thermometers and inserts Ex iaIIC T1-T6 Ga, Ex iaD 20 T85-T450
EN DE 31/07/2020Sprache:
Englisch
Version:
31/07/2020
Dateigröße:
175.2 KB
Dateiname:
XA02109TEN_0120.pdf
-
-
-
Sicherheitshinweise (XA)
TR1x, TR4x, TR88, TR6x, TC1x, TC88, TEC420, TC6x
RTD/TC-Thermometer ATEX/IECEx: Ex ia IIC T6 Ga, Ex ia IIC T6 Ga/Gb, Ex ia IIIC Txxx °C Da, Ex ia IIIC Txxx °C Da/Db Sicherheitshinweise für elektrische Betriebsmittel im explosionsgefährdeten Bereich
EN DE 20/12/202103/05/201628/11/201201/06/200901/10/2007Sprache:
Deutsch
Version:
20/12/2021
Dateigröße:
458.5 KB
Dateiname:
XA00072RDE_1521-00.pdf
-
-
-
Sicherheitshinweise (XA)
TRxx, TCxx, TEC420, TS111, TM211, TM41x, TPx100, TSx310, TM1x1
RTD/TC-Thermometer ATEX: Ex nA IIC T6 Gc Ex tc IIIC Txxx°C Dc
EN DE 13/12/202214/03/202223/05/201904/08/201716/02/2015Sprache:
Deutsch
Version:
13/12/2022
Dateigröße:
451.7 KB
Dateiname:
XA00044RDE_1922-00.pdf
-
-
-
Sicherheitshinweise (XA)
Omnigrad TRxx, TCxx, TxCxxx
RTD/TC modular thermometers 0Ех ia IIC T6…T1Ga Х Ga/Gb Ех ia IIC T6…T1 Ga Х Ех ia IIIC 85 °C…450 °C Da Х Ех ia IIIC 85 °C…450 °C Da/Db Х
EN DE 10/03/202002/11/2016Sprache:
Englisch
Version:
10/03/2020
Dateigröße:
171.9 KB
Dateiname:
XA01459TEN_0220.pdf
-
-
-
Sicherheitshinweise (XA)
Safety instructions RTD / TC Thermometer Omnigrad S TR/TC 6x
ATEX II1/2,2GD or II2G (Ex d IIC T5, T6; Ex tD A21 IP66 T85 °C T100 °C)
EN DE 01/08/201030/12/2005Sprache:
Englisch
Version:
01/08/2010
Dateigröße:
1.2 MB
Dateiname:
XA014ta3_0810.pdf
-
-
-
Sicherheitshinweise (XA)
Omnigrad S TR/TC6x
RTD / TC Thermometer 1Ex d IIC T6...T1 Gb X Ex tb IIIC 85 °C....450 °C Da X Ga/Gb Ex d IIC T6...T1 X Ex ta/tb IIIC 85 °C...450 °C Da/Db X
EN DE 13/03/202002/11/2016Sprache:
Englisch
Version:
13/03/2020
Dateigröße:
194.8 KB
Dateiname:
XA01450TEN_0220.pdf
-
Ersatzteile nach Nummer in Zeichnung suchen
60 spare parts & accessories
60 spare parts & accessories
60 spare parts & accessories
-
Ersatzteilset für TMT181/187/188/182
-
weitere Teile
Bestellcode51001112 -
-
Beistellset kpl.TMT8x/7x (europäisch)
-
weitere Teile
Bestellcode71044061 -
-
Messeinsatz TPR100
-
Sensorik
ZeichnungsnummerBestellcodeATPR100- -
-
Messeinsatz TPR300
-
Sensorik
ZeichnungsnummerBestellcodeATPR300- -
-
iTHERM Messeinsatz TS111
-
Sensorik
ZeichnungsnummerBestellcodeATS111- -
-
Schutzrohr TA540
-
Baugruppe/Armatur
ZeichnungsnummerBestellcodeETA540- -
-
Schutzrohr TA541
-
Baugruppe/Armatur
ZeichnungsnummerBestellcodeETA541- -
-
iTEMP TMT84, Transmitter PA
-
Elektronik (Sensor)
ZeichnungsnummerBestellcodeBTMT84- -
-
iTEMP TMT85, Transmitter FF
-
Elektronik (Sensor)
ZeichnungsnummerBestellcodeBTMT85- -
-
Anzeigeeinheit Kopftransmitter
-
Elektronik (Sensor)
ZeichnungsnummerBestellcodeBTID10- -
-
Readwin 2000 Bedien- + Auslesesoftware
-
weitere Teile
BestellcodeREADWIN- -
-
Commubox FXA195
-
weitere Teile
BestellcodeFXA195- -
-
Anschlusskopf TA30H
-
Gehäuse/Gehäuse Zubehör
ZeichnungsnummerBestellcodeDTA30H- -
-
iTEMP TMT180, Kopftransmitter Pt100
-
Elektronik (Sensor)
ZeichnungsnummerBestellcodeBTMT180- -
-
iTEMP TMT82, Transmitter HART
-
Elektronik (Sensor)
ZeichnungsnummerBestellcodeBTMT82- -
-
Ersatz RFID TAG
-
weitere Teile
BestellcodeXPRFID- -
-
Wärmeleitpaste FDA-konform 30g
Bestellcode71249291 -
Wärmeleitpaste HSC 340, 100g
Bestellcode71312729 -
Keramik-Anschluss. 3-Leiter 5 St.
ZeichnungsnummerBestellcodeC71111513 -
Keramik-Anschluss. 4-Leiter 5 St.
ZeichnungsnummerBestellcodeC71111514 -
Keramik-Anschluss. 6-Leiter 5 St.
ZeichnungsnummerBestellcodeC71111515 -
Konfigurationskit TXU10
BestellcodeTXU10- -
