TR66
Ex d RTD Thermometer

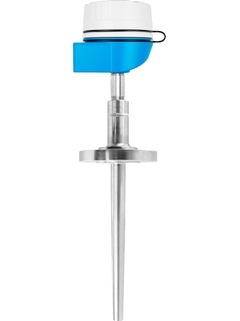

Produktbild Widerstandsthermometer TR66 ©Endress+Hauser

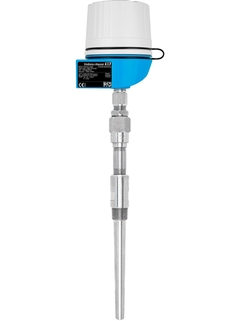

Widerstandsthermometer TR66 ©Endress+Hauser

Sichere Überwachung von Prozesstemperaturen in anspruchsvollen Applikationen

Das flexibel konfigurierbare, robuste Thermometer ist für den Einsatz in anspruchsvollen und sicherheitsrelevanten Anwendungen, wie z. B. in der Chemie-, Öl & Gas- und Energiebranche bestens geeignet. Raue Umgebungsbedingungen, aggressive Substanzen und höchste Prozessdrücke sind durch Einsatz robuster Schutzrohre und speziell dafür ausgelegter Materialien handhabbar. Der Einsatz eines Kopftransmitters führt zu erhöhter Genauigkeit und Zuverlässigkeit gegenüber direkt verdrahteten Sensoren.

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
  • <%label%>
  • <%feature%>
  • Process Connection
  • <%message%>

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus
  • Vorteile

    • Zündschutzart für den Einsatz in ex-gefährdeten Bereichen: Eigensicher (Ex ia), druckfeste Kapselung (Ex d), nicht funkend (Ex nA)

    • Hohe Flexibilität durch modularen Aufbau mit standardmäßigen Anschlussköpfen nach DIN EN 50446 und kundenspezifischen...

  • Anwendungsgebiet

    • Schwerindustrie

    • Öl & Gas Prozessindustrie

    • Messbereich: -200…+600 °C (-328…+1112 °F)

    • Statischer Druckbereich bis zu 100 bar (1450 psi)

    • Schutzklasse: IP68

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Widerstandsthermometer

  • Merkmal / Anwendung

    amerikanische Bauart

    modulares Thermometer

    für heavy duty Anwendungen

    geeignet für Ex-Bereiche

    geeignet für hohe Prozessdrücke

    Gewindeprozessanschluss

    mit Halsrohr

    inkl. Schutzrohr (Metall)

  • Anschlusskopf

    TA21H – Alu – Schraubdeckel m. Sicherungskette

    TA21H – Edelstahl – Schraubdeckel m. Sicherungskette

    TA30H – Alu – mit/ohne Anzeigefenster

    TA30H – Alu – ein oder zwei Kabeleinführungen NPT1/2", NPT3/4", M20x1.5

  • Schutzrohr

    gebohrt (aus Vollmaterial)

  • Messeinsatz

    mineralisoliert (MI), biegsam

  • Außendurchmesser Schutzrohr / Messeinsatz

    20 mm (0,79")

    24 mm (0,94")

    25 mm (0,98")

  • Max. Eintauchlänge auf Anfrage

    bis 5.000,00 mm (196,85'')

  • Werkstoff Schutzrohr

    1.4401 (316)

    1.4404 (316L)

    1.4571 (316Ti)

    AlloyC276

    Alloy600

  • Optionale Beschichtung

    Nicht definiert

  • Prozessanschluss

    Außen-Gewinde:

    NPT3/4"

    NPT1"

    Flansch:

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1,5" 150 RF (B16.5)

    ASME 1,5" 300 RF (B16.5)

    ASME 1,5" 600 RF (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

  • Form der Spitze

    verjüngt

  • Oberflächengenauigkeit Ra

    1,6 μm (63,0 μin.)

  • Arbeitsbereich

    PT100 TF StrongSens:

    -50 °C ...500 °C

    (-58 °F ...932 °F)

    PT100 WW:

    -200 °C ...600 °C

    (-328 °F ...1.112 °F)

    PT100 TF:

    2 / 2

    -50 °C ...400 °C

    (-58 °F ...752 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 500 bar (7.252 psi)

  • Genauigkeit

    Klasse A nach IEC 60751

    Klasse AA nach IEC 60751

  • Ansprechzeit

    abhängig vom Aufbau

  • Aufnahme Kopftransmitter

    ja (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Ex - Zulassungen

    ATEX II

    IECEx

    NEPSI

    EAC Ex

    Druckfeste Kapselung

  • Zertifikate

    Gost Metrology

    SIL (nur Transmitter)

    Schiffbauzulassung

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
  • C
  • A
  • D
    • Nr D Bestellnummer TA21H-

      Terminal head TA21H

      Retainer for terminal block or head transmitter. Design: explosion proof. Cover: screwed. Ambient temp.: -40...100 oC (housing). Protection: IP66/68 (housing). Product being phased out, limited availability.

    • Bestellnummer TMT71-

      iTEMP TMT71, Transmitter 4-20mA

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

    • Bestellnummer TMT72-

      iTEMP TMT72, Transmitter HART

      2-wire temperature transmitter. Single universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. Factory setup w/o additional specification:Pt100, 4-wire, 0...+100oC.

  • B
    • Nr B Bestellnummer TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

    • Nr B Bestellnummer TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Bestellnummer TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Nr B Bestellnummer TID10-

      Display for head transmitter TID10

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82.

  • D
    • Nr D Bestellnummer TA30H-

      Terminal Head TA30H

      Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  • B
    • Nr B Bestellnummer TMT180-

      iTEMP TMT180, Head Transmitter Pt100

      Temperature transmitter,PC-programable. Application: RTD. 2-wire 4-20mA. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Bestellnummer TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Nr B Bestellnummer TMT182-

      iTEMP TMT182, Head Transmitter HART

      Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.
