TC-Assembly S.A.Style TLSC1

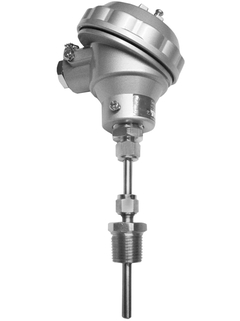

Product picture thermocouple thermometer TLSC1 ©Endress+Hauser

Dieses Produkt ist nicht mehr erhältlich.

Bitte sehen Sie sich die neue Generation unter "Vorgänger/Nachfolger" an, oder wenden Sie sich an Ihre lokale Endress+Hauser Niederlassung.

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Thermoelement

  • Merkmal / Anwendung

    südafrikanische Bauart

    universell einsetzbar

    verwendbar mit oder ohne Schutzrohr

  • Anschlusskopf

    große Auswahl an Köpfen

    mögliche Baumaterialien: PVC, Aluminium, SS316

    gemischte Ausgangsoptionen möglich

  • Schutzrohr

    mit oder ohne Schutzrohr verwendbar (kann separat bestellt werden)

  • Messeinsatz

    mineralisoliert (MI), biegsam

  • Max. Eintauchlänge auf Anfrage

    bis 90.000 mm (3.543,31'')

  • Werkstoff Schutzrohr

    1.4401 (316)

    1.4841 (310)

    Alloy 600 (2.4816)

  • Optionale Beschichtung

    Nicht definiert

  • Prozessanschluss

    Festes Gewinde:

    NPT 1/4"

    NPT 1/2"

    G1/2"

    Klemmverschraubung:

    NPT 1/8"

    NPT 1/4"

    NPT 3/8"

    NPT 1/2"

    G1/2"

  • Form der Spitze

    gerade

  • Arbeitsbereich

    Typ J:

    -210 ...760 °C

    (-346 ...1.400 °F)

    Typ K:

    -270 ...1.100 °C

    (-454 ...2.012 °F)

    Typ N:

    -270 ...1.100 °C

    (-454 ...2.012 °F)

    Typ T:

    -270 ...400 °C

    (-454 ...725 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 10 bar (150 psi) ohne Schutzrohr

  • Genauigkeit

    Klasse 1 nach IEC 60584

  • Ansprechzeit

    abhängig vom Aufbau

  • Aufnahme Kopftransmitter

    ja (4 ... 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Zertifikate

    EN10204 3.1 Materialrückverfolgbarkeit

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
    • Bestellnummer 71044061

      Beistellset kpl.TMT82/85/84 (europäisch)

      2x Schraube, 2x Feder, 2x Sicherungsscheibe, 1x Dichtung CDI-Stecker

    • Bestellnummer TMT181-

      iTEMP TMT181, Kopftransmitter PCP

      Temperaturtransmitter,PC-programmierbar. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvanische Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Bestellnummer TMT84-

      iTEMP TMT84, Transmitter PA

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. PROFIBUS PA Profile 3.02. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm, mV. Stromaufnahme: 11 mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

    • Bestellnummer TMT85-

      iTEMP TMT85, Transmitter FF

      2 Sensor Eingänge. Diagnosefunktionen: Sensorüberwachung. FOUNDATION Fieldbus Protokoll. Galvanische Trennung 2kV. Applikation: RTD, TC, Ohm und mV. Stromaufnahme: 11mA. Montage: Anschlusskopf Form B, DIN EN50446. Werkseinstellung: CH1: Pt100, 3-Leiter, oC. CH2: nicht aktiv. Abweichende Konfiguration optional wählbar.

  • B
    • Nr B Bestellnummer TID10-

      Anzeigeeinheit Kopftransmitter TID10

      zum Aufstecken. Dot-Matrix Messwertanzeige. 12 DIP-Schalter, rückseitig. Einstellungen: FF: Simulation, Write Lock. PA: Busadressierung, Write Lock. Kompatibel: TMT85, TMT84, TMT82.

    • Bestellnummer TMT182-

      iTEMP TMT182, Kopftransmitter HART

      Temperaturtransmitter, Protokoll HART. Anwendung: RTD, TC, Ohm, mV. 2-Leiter 4-20mA, galvan.Trennung. Fehlerverhalten: NAMUR NE 43. Montage: Kopf Form B, DIN EN50446. UL gelistet.

    • Bestellnummer TMT82-

      iTEMP TMT82, Transmitter HART

      Messumformer in 2-Leiter Technik. 2 universelle Sensoreingänge. Galv. Trennung 2kV (Eingang/Ausgang). Applikation: RTD, TC, Ohm und mV. ::Hochzuverlässig durch Drifterkennung und Sensorbackup. ::Optional auch für sicherheitsrelevante Anwendungen durch SIL2/3 nach IEC61508.

    • Bestellnummer FXA195-

      Commubox FXA195

      Modem zur Anbindung von HART Feldgeräten an den Computer via USB. Inbetriebnahme von Feldgeräten mit Bediensoftware. :: Zum Anschluss an eigensichere Signalstromkreise (4-20mA). :: SIL2, IEC61508.

    • Bestellnummer READWIN-

      Readwin 2000 Bedien- + Auslesesoftware

    • Bestellnummer TXU10-

      Konfigurationskit TXU10-

      für PC-programmierbare Baugruppen. Setup-Programm+Schnittstellenkabel für PC mit USB-Port.

    • Bestellnummer 51001112

      Ersatzteilset für TMT181/187/188/182

      (4 Schrauben, 6 Federn, 10 Sprengringe)

  • Nachfolger

    • Produktbild des modularen RTD- oder TC-Thermometers ModuLine TM111

      iTHERM TM111

      Richtungsweisendes, modulares Thermometer für den Direkteinbau, das für den Einsatz in einer Vielzahl von Anwendungen konzipiert wurde. Benutzerfreundliche metrische Ausführung mit herausragender RTD- oder TC-Sensorik.

    • Produktbild des RTD- oder TC-Thermometers TM101

      iTHERM TM101

      RTD- oder Thermoelement (TC)-Thermometer für den direkten Einbau im Prozess. Metrische Version mit Basistechnologie; nicht austauschbarer Messeinsatz für Standardanwendungen.

    • Endress+Hauser

      iTHERM TM111

      Modulares Thermometer mit Widerstands- sensor oder Thermoelement ohne Schutzrohr für direkten Prozesskontakt. Metrische Version mit nicht austauschbarem Messeinsatz für anspruchsvolle Anwendungen in einer Vielzahl von Industrien. Messbereich: -200...+1.100oC/ -328...2.012oF (abhängig von der Konfiguration). ::Schnellste Ansprechzeiten für optimale Prozesssteuerung durch iTHERM QuickSens Messeinsatz. ::Maximale Robustheit für größte Prozesssicherheit durch iTHERM StrongSens Messeinsatz. ::Material prozessberührende Teile: 316L, Alloy600.

    • Endress+Hauser

      iTHERM TM101

      Modulares Thermometer mit Widerstands- sensor oder Thermoelement ohne Schutzrohr für direkten Prozesskontakt. Metrische Version mit nicht austauschbarem Messeinsatz für einfache Anwendungen in einer Vielzahl von Industrien. Thermometer Messeinsatz direkt prozessberührend. Messbereich: -50...+650oC/-58...1.202oF (abhängig von der Konfiguration). Material der prozessberührenden Teile: 316L, Alloy 600.
