TH54
Modular TC thermometer, US style

TH54

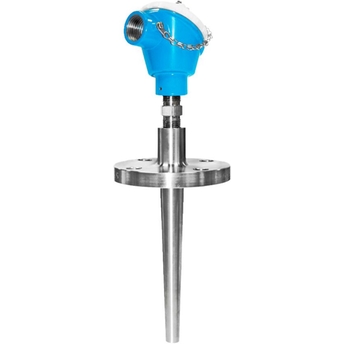

Modular TC thermometer, US style ©Endress+Hauser

Best in class temperature measurement technology for general applications

The high modular thermometer is used for several applications with harsh environments, e.g. in power plants, refineries or in the chemical or petrochemical industry. The robust device with barstock thermowell, flange connection and different head transmitter is a complete unit ready for use with enhanced measurement accuracy and reliability. A variety of dimensions and materials, like SS316, INCONEL600, HastelloyC276, Titan or Monel, offer flexible application possibilities.

  • Perfekt für Basisanwendungen

  • Einfachste Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Optimierter Leistungsumfang für Standardanwendungen

  • Einfache Auswahl, Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Maximaler Leistungsumfang für breiten Einsatzbereich

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

  • Höchster Nutzen durch Spezialisierung auf Anwendung

  • Einfache Installation und Bedienung

Leistungsumfang

Einfache Auswahl

Variabel

FLEX Auswahl Leistungsumfang Einfache Auswahl
  • F
  • L
  • E
  • X

Fundamental Auswahl

Perfekt für Basisanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Lean Auswahl

Optimierter Leistungsumfang für Standardanwendungen

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Extended Auswahl

Maximierte Effizienz in Standardanwendungen im Life Cycle

Leistungsumfang
Einfache Auswahl
  • F
  • L
  • E
  • X

Xpert Auswahl

Herausragende Leistung für besondere Anwendungen

Leistungsumfang
Einfache Auswahl

Variabel

  • Spezifikation im Überblick

    • Genauigkeit

      Standard gem. ASTM E-230
      Special gem. ASTM E-230

    • Ansprechzeit

      abhängig vom Aufbau
      63% rt = 15,0 s

    • Max. Prozessdruck (statisch)

      bei 20 °C: 500 bar (7.252 psi)
      abhängig von der Konfiguration

    • Arbeitsbereich

      Typ T:
      -270 °C ...370 °C
      (-454 °F ...698 °F)
      Typ J:
      -210 °C ... 720 °C
      (-346 °F ...1.328 °F)
      Typ E:
      -270 °C ... 820 °C
      (-454 °F ...1.508 °F)
      Typ K:
      -270 °C ...1.150 °C
      (-454 °F ...2.102 °F)
      Typ N:
      -270 °C ... 1.150 °C
      (-454 °F ...2.102 °F)

    • Max. Eintauchlänge auf Anfrage

      bis 24" (609mm)
      andere auf Anfrage

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
Preis
  • <%label%>
  • <%feature%>
      <%label%>
      99.999,00
    • Sie benötigen andere Optionen? Bitte verwenden Sie den individuellen Konfigurator , um fortzufahren.
  • Process Connection
  • <%message%>

oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus
  • Vorteile

    • One source shopping for temperature measurement solutions. World class transmitter with integrated sensor offering for heavy process industry applications.

    • Remove and install straight out of the box!

    • Improved galvanic isolation on most devices (2 kV)

    • ...

  • Anwendungsgebiet

    The TH54 temperature sensors are Thermocouple assemblies installed in Thermowells and designed for use in all types of process industries, including heavy industries, due to their rugged design. They are made up of a Magnesium Oxide insulated...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Thermoelement

  • Merkmal / Anwendung

    amerikanische Bauart

    modulares Thermometer

    Prozessanschluss geflanscht

    mit Verlängerung

    inkl. Schutzrohr

  • Schutzrohr

    gebohrt (aus Vollmaterial)

  • Messeinsatz

    mineralisoliert (MI), biegsam

  • Außendurchmesser Schutzrohr / Messeinsatz

    3/4'' (19,05 mm)

    7/8'' (22,23 mm)

    17/16'' (26,99 mm)

  • Max. Eintauchlänge auf Anfrage

    bis 24" (609mm)

    andere auf Anfrage

  • Werkstoff Schutzrohr

    1.4401 (316)

    andere auf Anfrage

  • Optionale Beschichtung

    verfügbar auf Anfrage

  • Prozessanschluss

    Flansch:

    ASME 1" 150 RF (B16.5)

    ASME 1" 300 RF (B16.5)

    ASME 1" 600 RF (B16.5)

    ASME 1" 900/1500 RF (B16.5)

    ASME 1.5" 150 RF (B16.5)

    ASME 1.5" 300 RF (B16.5)

    ASME 1.5" 600 RF (B16.5)

    ASME 1.5" 900/1500 RF (B16.5)

    ASME 2" 150 RF (B16.5)

    ASME 2" 300 RF (B16.5)

    ASME 2" 600 RF (B16.5)

    ASME 2" 900/1500 RF (B16.5)

    ASME 3" 150 RF (B16.5)

    ASME 3" 300 RF (B16.5)

    ASME 3" 600 RF (B16.5)

    ASME 3" 900/1500 RF (B16.5)

  • Form der Spitze

    gerade

    verjüngt

  • Oberflächengenauigkeit Ra

    1,6 μm (63,0 μin.)

  • Arbeitsbereich

    Typ T:

    -270 °C ...370 °C

    (-454 °F ...698 °F)

    Typ J:

    -210 °C ... 720 °C

    (-346 °F ...1.328 °F)

    Typ E:

    -270 °C ... 820 °C

    (-454 °F ...1.508 °F)

    Typ K:

    -270 °C ...1.150 °C

    (-454 °F ...2.102 °F)

    Typ N:

    -270 °C ... 1.150 °C

    (-454 °F ...2.102 °F)

  • Max. Prozessdruck (statisch)

    bei 20 °C: 500 bar (7.252 psi)

    abhängig von der Konfiguration

  • Genauigkeit

    Standard gem. ASTM E-230

    Special gem. ASTM E-230

  • Ansprechzeit

    abhängig vom Aufbau

    63% rt = 15,0 s

  • Aufnahme Kopftransmitter

    ja (4 … 20 mA; HART; PROFIBUS PA; FOUNDATION FIELDBUS)

  • Ex - Zulassungen

    nur Transmitter

    FM IS

    CSA IS

    FM/CSA IS

  • Zertifikate

    SIL (nur Transmitter)

Dokumente / Handbücher / Software

Zubehör / Ersatzteile

Nr
Bestellnummer
Specification
  • F
  • F
  • A
    • Nr A Bestellnummer TU121-

      TC Insert TU121, General Purp, US Style

      Spare part. Thermocouple Insert spring loaded. Thermocouple comply with EMF tables of ASTM E-230 and IEC60584. Color codes per ASTM E-230.

  • F
  • F
    • Nr F Bestellnummer TA30H-

      Terminal Head TA30H

      Retainer for terminal block or head transmitter + optional display. Design: explosion proof. Cover: screwed, optional window. Material: aluminium. Coating: polyester powder-coating. Colour: body blue, cover grey. Ambient temp.: -50 150 oC (housing). Protection: IP66/68, NEMA 4X (housing). Protection Ex d/XP: IP66/67 (housing).

  • A
    • Nr A Bestellnummer TA30R-

      Terminal Head TA30R

      Retainer for terminal block or head transmitter + optional display. Cover: screwed, optional window. Material: Stainless Steel 316L. Colour: Steel (no coating). Ambient Temp.: -50...85/130 oC (display/standard). Protection: IP66/68, NEMA4X; IP69K (housing). :: easy wiring through best accessibility. :: compact desing and low weight.

  • E
    • Bestellnummer TMT142E-
    • Bestellnummer TMT162E-
    • Bestellnummer TMT181-

      iTEMP TMT181, Head Transmitter PCP

      Product being phased out, limited availability. Temperature transmitter,PC-programmable. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanic isolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Bestellnummer TMT182-

      iTEMP TMT182, Head Transmitter HART

      Product being phased out, limited availability. Temperature transmitter, Protocol HART. Application: RTD, TC, Ohm, mV. 2-wire 4-20mA, galvanicisolation. Fault reaction: NAMUR NE 43. Mounting: head form B, DIN EN50446. UL listed.

    • Bestellnummer TMT82-

      iTEMP TMT82, Transmitter HART

      2-wire temperature transmitter. Dual universal sensor input. Galvanic isolation 2kV (input/output). Application: RTD, TC, Ohm and mV. ::Highly reliable due to drift detection and sensor back up. ::Optional also for safety critical applications by means of SIL 2/3 acc. to IEC61508.

    • Bestellnummer TMT84-

      iTEMP TMT84, Transmitter PA

      Dual sensor input. Advanced diagnostics:sensor monitoring. PROFIBUS PA Profile 3.02. Galvanic isolation 2kV. Application: RTD, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

    • Bestellnummer TMT85-

      iTEMP TMT85, Transmitter FF

      Dual sensor input. Advanced diagnostics: sensor monitoring. FOUNDATION Fieldbus protocol Galvanic isolation 2 kV. Application: RTC, TC, Ohm, mV. Current consumption: 11 mA. Mounting: head form B, DIN EN50446. Factory setup: CH1: Pt100, 3-wire, oC. CH2: inactive. Differing configuration optional selectable.

  • F
    • Bestellnummer TXU10-

      Configuration Kit TXU10

      for PC-programmable devices. set-up programme+interface cable for PC with USB-Port.

    • Bestellnummer READWIN-

      Readwin 2000 Operation + Read. software

    • Bestellnummer TID10-

      Display Unit Head Transmitter

      to plug on. Dot-Matrix measured value display. 12 DIP-switches buttom side. Settings: FF: Simulation, Write Lock. PA: Bus address, Write Lock. Compatible: TMT85, TMT84, TMT82, TMT71, TMT72.

    • Bestellnummer FXA195-

      Commubox FXA195

      Modem to connect HART field devices to a computer via USB. Commissioning of field devices with software tool. :: To connect to a intrinsically safe signal circuit. :: SIL2, IEC61508.

    • Bestellnummer TH55-

      TC Assembly TH55, Spring US Style

      Spring loaded temperature measuring device, without thermowell. Comply with EMF tables of ASTM E-230 and IEC60584. Color Codes per ASTM E-230.
