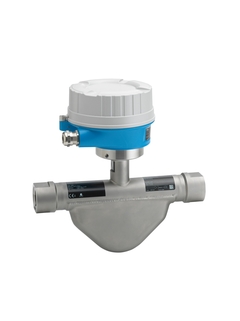

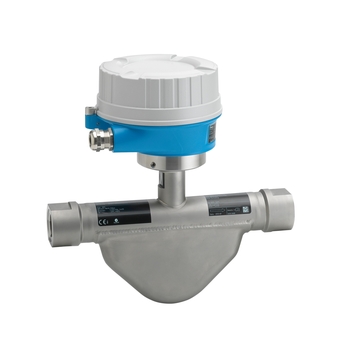

%20-%20PP01.jpg "Bild von Coriolis-Durchflussmessgerät CNGmass D8CB für die Messung von komprimiertem Erdgas (CNG)")
%20-%20PP01.jpg "Bild von Coriolis-Durchflussmessgerät CNGmass D8CB für die Messung von komprimiertem Erdgas (CNG)")
Spezifikation im Überblick
-
Max. Messabweichung
Massefluss: ±0,5 % pro Betankung
-
Messbereich
0...150 kg/min (0...330 lb/min)
-
Messstofftemperaturbereich
–50...+125 °C (–58...+257 °F)
-
Max. Prozessdruck
350 bar (5080 psi)
-
Messstoffberührende Materialien
Messrohr: 1.4435 (316L)
Anschluss: 1.4404 (316)
Anwendungsgebiet
Der Markt für Erdgas wächst weiter. Komprimiertes Erdgas hat sich als alternativer Treibstoff für Kraftfahrzeuge schon seit langem etabliert. Zudem gilt Erdgas als sauberster fossiler Treibstoff für Verbrennungsmotoren. Der neue CNGmass ist speziell für Zapfsäulen konzipiert. Mit diesem Coriolis-Durchflussmessgerät kann der Massefluss mit höchster Genauigkeit erfasst werden, unabhängig von Druck und Temperatur.
Messprinzip arbeitet unabhängig von physikalischen Messstoffeigenschaften wie Viskosität und Dichte
Genaue Messung von komprimiertem Erdgas (CNG) unter hohem Druck in Betankungsanwendungen.
Geräteeigenschaften
Durchflussraten bis 150 kg/min (330 lb/min)
Prozessdruck bis 350 bar (5080 psi)
Berstscheibe vorhanden
Robustes, kompaktes Messumformergehäuse
Modbus RS485
Erfüllt alle Anwendungsanforderungen
Vorteile
Hervorragende Betriebssicherheit – zuverlässig auch unter extremen Prozessbedingungen
Weniger Prozessmessstellen – multivariable Messung (Durchfluss, Dichte, Temperatur)
Platzsparende Montage – keine Ein-/Auslaufstrecken
Platzsparende Installation – volle Funktionalität auf engstem Raum
Schnelle Inbetriebnahme – vorkonfigurierte Geräte
Automatische Datenwiederherstellung im Servicefall
