Memograph M RSG45

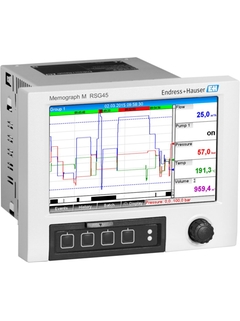

Advanced Data Manager Memograph M, RSG45 ©Endress+Hauser

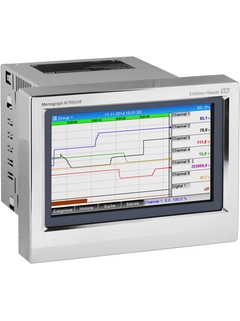

Advanced Data Manager Memograph M, RSG45 mit Touch-Bedienung ©Endress+Hauser

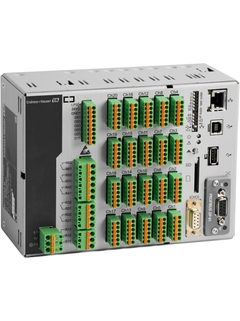

Advanced Data Manager Memograph M RSG45, DIN rail Version ©Endress+Hauser

Speichert, visualisiert, analysiert und kommuniziert

Der Advanced Data Manager ist ein flexibles und leistungsfähiges System zur Organisation von Prozesswerten. Dank seiner intuitiven Bedienung passt sich Memograph M schnell und einfach jeder Anwendung an. Die Prozesswerte werden übersichtlich auf dem Display dargestellt und sicher protokolliert, Grenzwerte überwacht und analysiert. Über Kommunikationsprotokolle können die gemessenen und berechneten Werte einfach an übergeordnete Systeme übertragen und Anlagenmodule miteinander verbunden werden. Auch als DIN rail Gerät ohne Display zur Hutschienenmontage erhältlich.

  • Vorteile

    • Hohe Datensicherheit: Manipulationssichere Speicherung und personenbezogene Zugriffsrechte mit elektronischer Unterschrift (FDA 21 CFR 11)

    • HART Eingangskarte: Genaueste Prozesswerte der direkt angeschlossenen HART Sensoren für Berechnung und Aufzeichnung

    • ...

  • Anwendungsgebiet

    Die Lösung für Ihre Aufgabenstellung, z.B. für:

    • Verfahrens- und Prozessmesstechnik

    • Kraftwerke und Energieversorgungen

    • Dampfkesselüberwachung/Wirkungsgradberechnung

    • Lebensmittel und Pharma

    • Anlagen- und Apparatebau, Milcherhitzeranlagen

    • Umwelt- und...

Details

  • Messprinzip

    Energierechner

  • Messprinzip

    Energiemanager

  • Funktion

    Dampf- und Wärmemengenrechner zur industriellen Energiebilanzierung von Dampf und Wasser

  • Berechnungen

    Masse/Wärmemenge

    Wärmemengendifferenz

  • Anzahl Applikationen

    Nicht definiert

  • Number of applications

    ja

  • Berechnungsstandards

    IAPWS-97

  • Kommunication

    RS232/485

    Ethernet

    USB

    Modbus RTU/TCP Slave

    Modbus RTU/TCP Master

    Profibus DP

    PROFINET Device

    EtherNet/IP Adapter

  • Hilfsenergie

    Nicht definiert

  • Messumformerspeisung

    24 V DC +/-15%

  • Schutzart

    IP65 (frontseitig)

  • Eingang

    0...20 universal

    HART

    6…14 digital

  • Ausgang

    2 Analog

  • Abmessungen (BxHxT)

    195,2 x 149,2 x 227,1 mm (7,69" x 5,87" x 8,94")

  • Betrieb

    Navigator vor Ort, Webserver und über FieldCare/DeviceCare

  • Anzeige

    7“ TFT

  • Software Funktionen

    Interne Berechnung für Massenfluss und Energie

  • Zertifikate

    CE

    EAC

    UL (US und CA)

    ATEX II2G Ex px IIC Gb

    ATEX II2D Ex pD IIIC Db

    UL gelistet

    PROFINET zertifiziert

  • Messprinzip

    Daten Manager

  • Messprinzip

    Energiemanager

  • Funktion

    Sichere Datenaufzeichnung und Signalanalyse

    Prozessvisualisierung

    Integrierter Webserver zur Geräteparametrierung

    HART(R) Transparenz, RSG45 als HART-Modem E-Mail Benachrichtigung (Verschlüsselte E-Mails)

    100 ms Abtastrate, Highspeed Speicherzyklus 100 ms'
    Modularer Aufbau für einfache Nachrüstung

    Daten auslesen, archivieren und darstellen über Field Data Manager Software

    OPC-Server zur Momentanwertanzeige (optional)

  • Eingang

    20 analog (max) (U, I, TC, RTD, Frequenz, Puls)

    20 HART (max) (HART, 4…20mA)

    14 digital (max) (Steuer-, Melde- und Zähleingänge)

  • Ausgang

    12 Relais (max)

    2 analog (max) (I, Puls)

    1 Messumformerspeisung

  • Schnittstelle

    RS232/485

    Ethernet

    USB

    Modbus RTU/TCP Slave

    Modbus RTU/TCP Master

    Profibus DP

    PROFINET Device

    EtherNet/IP Adapter

  • Speichermedium

    Interner Speicher

    SD Karte

    USB Stick

  • Anzeige

    TFT 7" Farbgrafikdisplay

    TFT 7" Farbgrafikdisplay mit Touchbedienung

  • Gehäuse

    Schalttafel mit Zinkguss Front

    Schalttafel mit Edelstahlfront

    Tischgehäuse

    Feldgehäuse

  • Hilfsenergie

    100...230 V AC +/-10%

    24V (-10%; +15%) AC/DC

  • Zertifikate

    CE

    EAC

    UL (US und CA)

    ATEX II2G Ex px IIC Gb

    ATEX II2D Ex pD IIIC Db

    UL gelistet

    PROFINET zertifiziert

  • Softwarepaket

    Chargensoftware

    Abwassersoftware

    Tele-Alarm-Software

    Energiesoftware (Wasser + Dampf)

    Abwasser + RÜB + Telealarm

    Tele-Alarm Software + Energiesoftware (Wasser + Dampf)
