RIA452
Prozessanzeiger mit Pumpensteuerung

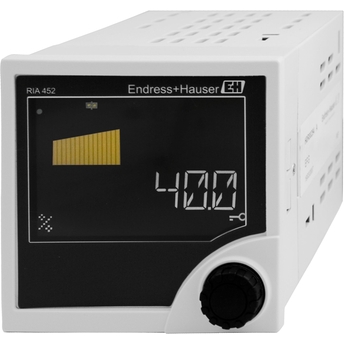

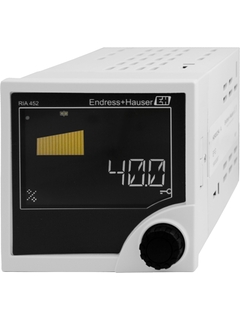

Prozessanzeiger RIA452 mit Pumpensteuerung ©Endress+Hauser

Prozessanzeiger im Schalttafeleinbaugehäuse zur Überwachung und Darstellung von analogen Messwerten

Der Prozessanzeiger überwacht und stellt analoge Messwerte dar. Digitale Statuseingänge können Pumpen überwachen. Zweileiter-Sensoren kann der RIA452 mit Hilfsenergie versorgen. Bis zu acht Relais überwachen den Messwert auf Verletzung von Grenzwerten. Weitere Betriebsarten für die Relais sind Sensor- oder Gerätestörungen, Batch- und Pumpensteuerfunktionen. Darüber hinaus kann der RIA452 als Vorwahlzähler sowie zur Durchflussmessung an offenen Gerinnen und Messwehren verwendet werden.

  • Preisangaben nach Anmeldung und Konfiguration

Schnellauswahl

Wählen Sie unter den vorgeschlagenen Optionen aus
    -- selected coding
    -- selected label
    <%label%>
    -- selected coding
    -- selected label
    <%feature%>
  • Process Connection
      <%label%>
      <%label%>

  • <%message%>

RIA452
Details anzeigen Details ausblenden
Details anzeigen
Zurück zur Schnellauswahl
  • <%feature%>
    <%coding%>
    <%label%>
st.
  • Optionales Zubehör
Bitte verwenden Sie den individuellen Konfigurator, um fortzufahren.
oder

Individuelle Konfiguration

Wählen Sie unter allen möglichen Optionen aus

Zusatzkomponenten

  • Vorteile

    • 7-stelliges 14-Segment LC-Display, großer Bargraph mit Über- und Unterbereich

    • Digitale Statuseingänge für Pumpenüberwachung

    • Durchflussmessung für offene Gerinne und Wehre

    • Eigensicherer Eingang mit Messumformerspeisung

    • Min-/Max-Wert Speicherung

    • ...

  • Anwendungsgebiet

    Der einkanalige Prozessanzeiger RIA452 überwacht und stellt analoge Messwerte dar. Mit den digitalen Statuseingängen können Pumpen überwacht werden.

    2-Leiter-Messumformer kann der RIA452 direkt mit Hilfsenergie versorgen, optional eigensicher. Bis zu...

Funktionen und Spezifikationen

Zurück

Details

  • Messprinzip

    Anzeiger

  • Funktion

    Anzeigen

    Speisen

    Schalten

    Trennen

    Umformen

    Zählen

    Berechnen

  • Zulassungen

    UL rec. Comp

    ATEX Ex i

    FM USA IS

    FM USA NI

    CSA IS

    CSA NI

    TIIS Ex ia

  • Eingang

    1 x Analog (U, I, RTD, TC, R)

  • Ausgang

    1 x Analog (U, I)

    1 x Messumformerspeisung

  • Ausgang Relais

    4...8 x Wechsler

  • Hilfsspannung / Messumformerspeisung

    90...250 V AC

    20...28 V AC

    20...36 V DC

  • Abmessungen (BxHxT)

    Schalttafeleinbaugehäuse:

    96 x 96 x 161,3 mm

    (3,78" x 3,78" x 6,35")

  • Software

    Pumpensteuerung

    Linearisierung

    Durchflussberechnung

    Vorwahlzähler

  • Bedienung

    3 Tasten

    Schnittstelle RS252 + ReadWin2000

  • Anzeige

    LCD mehrfarbig

    Hinterleuchtet

    Bargraph

  • Messprinzip

    Anzeiger mit Steuerfunktion

  • Messprinzip

    Prozessanzeiger mit Pumpensteuerung

  • Funktion

    Anzeigen

    Speisen

    Schalten

    Trennen

    Umformen

    Zählen

    Berechnen

  • Anzeige

    LCD mehrfarbig

    Hinterleuchtet

    Bargraph

  • Spannungsversorgung

    90...250 V AC

    20...28 V AC

    20...36 V DC

  • Eingang

    1 x Analog (U, I, RTD, TC, R)

  • Ausgang

    1 x Analog (U, I)

    1 x Messumformerspeisung

  • Ausgang

    1 x Analog (U, I)

    1 x Messumformerspeisung

  • Software Funktionen

    Pumpensteuerung

    Linearisierung

    Durchflussberechnung

    Vorwahlzähler

  • Zertifikate

    UL rec. Comp

    ATEX Ex i

    FM USA IS

    FM USA NI

    CSA IS

    CSA NI

    TIIS Ex ia

  • SIL

    Nicht definiert

  • Schalttafel

    Schalttafel

Dokumente / Handbücher / Software

  • RIA452 Technische Information

    RIA452 Digitaler Prozessanzeiger im Schalttafeleinbaugehäuse zur
    Überwachung und Darstellung von analogen Messwerten mit Pumpensteue
    r- und Batchfunktionen

    Technische Information (TI)
  • Betriebsanleitung Prozessanzeiger RIA452 / Operating Instructions process display RIA452

    Digitaler Prozessanzeiger im Schalttafeleinbaugehäuse zur Überwachung
    und Darstellung von analogen Messwerten mit Pumpensteuer-
    und Batchfunktionen / Digital process display unit in panel mounted
    housing for monitoring and displaying analog measured values with pump
    control and batch functions

    Betriebsanleitung (BA)
  • Betriebsanleitung ReadWin 2000

    Betriebsanleitung ReadWin 2000

    Betriebsanleitung (BA)
  • Betriebsanleitung/Operating Instructions RIA452 Software Version 2.01

    Digitaler Prozessanzeiger zur Überwachung
    und Darstellung von analogen Messwerten mit Pumpensteuer-,
    Batchfunktionen und Durchflussberechnung /
    Digital process display unit for monitoring and displaying analog
    measured values withpump control and batch functions and flow calc
    ulation

    Betriebsanleitung (BA)
  • Betriebsanleitung/Operating Instructions RIA452 Software Version 2.0

    Digitaler Prozessanzeiger zur Überwachung
    und Darstellung von analogen Messwerten mit Pumpensteuer-,
    Batchfunktionen und Durchflussberechnung/ Digital process display unit
    for monitoring and displaying analog measured values withpump control
    and batch functions and flow calculation

    Betriebsanleitung (BA)
  • RIA452 Betriebsanleitung

    Digitaler Prozessanzeiger zur Überwachung und Darstellung von analogen
    Messwerten mit Pumpensteuer-, Batchfunktionen und Durchflussb
    erechnung

    Betriebsanleitung (BA)
  • Brief Operating Instructions RIA452

    Digital process display unit for monitoring and displaying analog
    measured values with
    pump control, batch functions and flow calculation

    Kurzanleitung (KA)
    01/15
    Deutsch , Englisch , fr
  • RIA452 ATEX: ATEX II (1)GD Safety Instructions

    Safety instructions for electrical apparatus certified for use in
    explosion-hazardous areas.

    Ex-Sicherheitshinweise (XA)
  • Control Drawing FM IS, NI RIA452

    Process Display RIA452
    Installation Notes for hazardous locations

    Zertifikat FM/CSA (ZD)
  • Control Drawing CSA IS, NI RIA452

    Process Display RIA452
    Installation Notes for hazardous locations

    Zertifikat FM/CSA (ZD)
  • Componenti di sistema e data manager

    Soluzioni per il completamento del punto di misura

    Publikationen (PU)
    05/19
    Italienisch
  • Portfolio Overview System products and data manager

    Products and Solutions for completion of the measuring loop

    Publikationen (PU)
    05/19
    Englisch
  • Sistem Bileşenleri ve Kayıt Cihazları

    Sisteminiz için tamamlayıcı çözümler

    Arbeitsgebiete (FA)
    10/14
    Türkisch
  • Системные компоненты и Регистраторы

    Обзор продукции

    Arbeitsgebiete (FA)
    06/13
    Russisch
  • System Components and Data Managers

    Solutions for the loop
    Indicators, interface devices, surge arresters, energy and application
    managers, data managers, paperless recorders and associated
    software packages for process automation

    Arbeitsgebiete (FA)
    04/19
    Englisch
  • Systemkomponenten und Datenmanager

    Lösungen zur Komplettierung der Messstelle
    Anzeiger, Interfacegeräte, Überspannungsschutz, Energie- und
    Applikationsmanager, Datenmanager, Bildschirmschreiber und
    Softwarepakete für die Prozessautomatisierung

    Arbeitsgebiete (FA)
    04/19
    Deutsch
  • System Components and Data Managers

    Solutions for the loop
    Indicators, interface devices, surge arresters, energy and application
    managers, data managers, paperless recorders and associated
    software packages for process automation

    Arbeitsgebiete (FA)
    04/18
    Polnisch
  • System Components e Data Managers

    Componenti di sistema e data manager
    Soluzioni per il completamento del punto di misura

    Arbeitsgebiete (FA)
    04/18
    Italienisch
  • System Components and Data Managers

    Solutions for the loop
    Indicators, interface devices, surge arresters, energy and application
    managers, data managers, paperless recorders and associated
    software packages for process automation

    Arbeitsgebiete (FA)
    04/18
    Englisch
  • Componentes de sistema y registradores

    Soluciones para el lazo de control
    Indicadores, dispositivos de interfaz, protección contra sobretensiones,
    gestores de aplicaciones y energía, registradores sin papel y paquetes
    de software asociado para la automatización de procesos.

    Arbeitsgebiete (FA)
    03/15
    Spanisch
  • Komponenty Systemów kontrolno-pomiarowych

    Wskaźniki panelowe i obiektowe, zasilacze, bariery,
    przetworniki sygnałów procesowych, ograniczniki przepięć
    oraz przemysłowe liczniki ciepła i przepływu.

    Arbeitsgebiete (FA)
    03/10
    Polnisch
  • Produits système et data managers

    Solutions associées

    Arbeitsgebiete (FA)
    01/19
    fr
  • Digital process display RIA452 for the USA Market

    7-digit and bargraph, multi-colored LCD panel meter with monitoring,
    alarm, calculation and pump control functions

    Innovationen (IN)
    04/09
    Englisch
  • E-direct Produktcatalogus 2018-2019

    High quality, low price

    Endress+Hauser Kataloge (EC)
    10/18
    Niederländisch
  • E-direct Produktkatalog 2019/2020

    Hohe Qualität zum kleinen Preis!

    Endress+Hauser Kataloge (EC)
    09/19
    Deutsch
  • Catalogue Produits E-direct 2019/2020 Français

    La qualité Endress+Hauser à petit prix !

    Endress+Hauser Kataloge (EC)
    09/19
    fr
  • Prozessanzeiger RIA452

    Anzeigegerät mit Messumformerspeisung 24V DC für Zweileitergeräte
    ohne
    Hilfsenergie

    Ausschreibungstext
    07/16
    Deutsch
  • process displays

    Produktwurzel: RIA452-
    Erklärungsnummer: HE_00442_01.17
    Hersteller Spezifikation: RoHS

    Herstellererklärung
    Englisch
  • Soliswitch, process displays, Preline, power supply and barrier, power supply, over voltage protector, Mini-Log, Memo-Graph, Ecograph, controller, contactors / transmitters, Configuration Kit

    Produktwurzel: RIA452-, RIA452L-, RIA46-, RID14-, RID16-, RMA42-, RMC621-, RMC621L-, RMS621-, RMS621L-, RN221N-, RN221NL-, RNB130-, RNS221-, RNS221L-, RS33-, RSG35-, RSG40-, RSG45-, RTA421-, RTA421L-, TXU10-, RIA45-, FML621-, FTE20-, FTE30-, FTE31-, HAW562-, HAW569-, OFTE20-, ORIA15-, ORIA45-, ORIA46-, ORMA42-, ORSG35-, ORSG45-, OSG40-, OSG45-, RA33-, RB223-, RDL10-, RH33-, RIA14-, RIA15-, RIA16-
    Erklärungsnummer: EC_00569_01.17

    EU Erklärung
    Deutsch , Englisch , fr
  • process displays

    Produktwurzel: RIA452-
    Erklärungsnummer: EC_00171_01.16

    EU Erklärung
    Deutsch , Englisch , fr
  • process displays

    Produktwurzel: RIA452-
    Erklärungsnummer: EC_00328_01.16

    EU Erklärung
    Deutsch , Englisch , fr
  • process displays, contactors / transmitters

    Produktwurzel: RIA45-, RIA452-, RIA46-, RMA42-
    Region/Land: Russia (TR CU)
    Zulassungsstelle: EAC
    Zulassungsnummer: TC № RU D-DE.AG95.B.00460

    Miscellaneous
    Russisch
  • process displays

    Produktwurzel: RIA14-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-
    Region/Land: Russland
    Zulassungsstelle: EAC
    Zündschutzart: [Ex ia] IIC

    Ex Ausrüstung
    Russisch
  • process displays

    Produktwurzel: RIA452-
    Region/Land: Europa (ATEX)
    Zulassungsstelle: PTB
    Kategorie: II (1) G
    Zündschutzart: [Ex ia] IIC

    Ex Ausrüstung
    Deutsch , Englisch
  • process displays

    Produktwurzel: RIA452-
    Region/Land: USA, Kanada
    Zulassungsstelle: CSA
    Kategorie: I,II,III/ABCDEFG
    Zündschutzart: [Ex ia] IIC, GP

    Ex Ausrüstung
    Englisch
  • process displays

    Produktwurzel: RIA14-, RIA16-, RIA45-, RIA452-, RIA46-, RID14-, RID16-
    Zündschutzart: [Ex ia Ga] IIC T6...T4 Ga, Ex d IIC T6...T4 Gb, Ex ia IIC T6...T4 Ga, Ex ia IIC T6...T4 Gb, Ex ib IIC T6...T3 Gb, Ex ib IIC Txxx°C Gb, Ex tb IIIC Txxx°C Db

    Ex Ausrüstung
    Russisch
  • process displays

    Produktwurzel: RIA452-
    Region/Land: USA
    Zulassungsstelle: FM
    Kategorie: I,II,III/1,2/ABCDEFG
    Zündschutzart: AIS, ANI

    Ex Ausrüstung
    Englisch
